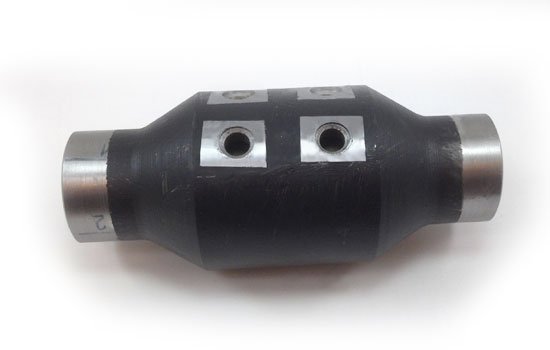

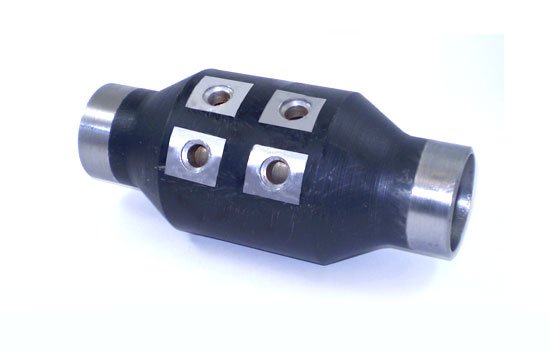

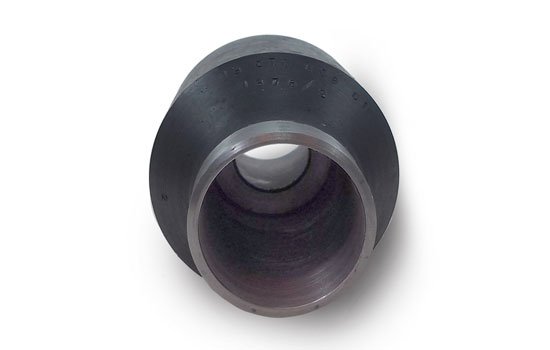

Блок с диафрагмой

Назначение


Блок с диафрагмой .
Арт: Блок с диафрагмой
Блоки с диафрагмами для трубопроводов тепловых станций предназначены для создания перепада давления при измерении расхода воды и водяного пара по методу переменного перепада давления. Вварное неразъемное сужающее устройство. Номинальный диаметр трубопровода от 50 до 450 мм. Угловой способ отбора давления. В типовом исполнении изготавливается с двумя парами отверстий для отбора давления. Блок комплектуется 4-мя патрубками, ввариваемые при монтаже к диаметром 16 мм. По требованию заказчика коли...Подробнее

В зависимости от размера заказа предоставляются скидки

Блоки с диафрагмами для трубопроводов тепловых станций предназначены для создания перепада давления при измерении расхода воды и водяного пара по методу переменного перепада давления.

  • Вварное неразъемное сужающее устройство.
  • Номинальный диаметр трубопровода от 50 до 450 мм.
  • Угловой способ отбора давления.
  • В типовом исполнении изготавливается с двумя парами отверстий для отбора давления. Блок комплектуется 4-мя патрубками, ввариваемые при монтаже к диаметром 16 мм.
  • По требованию заказчика количество пар отбора может быть увеличено до четырех, также возможно изменение диаметра патрубков отбора, нарезание на них резьбы и гибка для обеспечения требуемого межцентрового расстояния. Дополнительные требования должны быть указаны в опросном листе.
Артикул:
Блок с диафрагмой
Производитель:
ИТеК ББМВ
Бренд:
ИТеК ББМВ

Блок с диафрагмой

Блок с диафрагмой

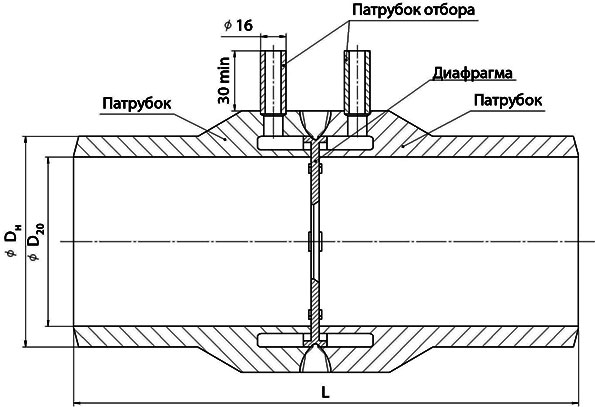

Основные технические характеристики

Исполнение по СТО ЦКТИ 839.01 Условный проход Dy, мм Монтажная длина L, мм DН, мм
р=37,27 МПа, t=280 °C
01 200 1003 273
02 250 1223 325
03 300 1373 377
04 350 1663 465
05 400 1903 530
р=23,54 МПа, t=250 °C; р=18,14 МПа, t=215 °C
06 100 563 133
р=23,54 МПа, t=250 °C
07 65 263 76
08 150 783 194
09 175 863 219
10 225 1063 273
11 250 1243 325
12 300 1463 377
13 350 1633 426
р=18,14 МПа, t=215 °C
14 150 823 194
15 175 783 219
16 225 983 273
17 250 1283 325
18 300 1443 377
р=3,92 МПа, t=450 °C; р=4,31 МПа, t=340 °C;
р=7,45 МПа, t=145 °C; р=3,92 МПа, t=200 °C
19 50 213 57
р=3,92 МПа, t=450 °C; р=7,45 МПа, t=145 °C
20 80 333 89
21 150 703 159
22 200 923 219
23 250 1143 273
24 300 1363 325
25 100 503 108
р=4,31 МПа, t=340 °C; р=3,92 МПа, t=200 °C
26 100 503 108
27 300 1363 325
28 350 1583 377
29 400 1763 426
30 450 1923 465

Материалы, контактирующие с рабочей средой

Материал
Патрубок Диафрагма
Сталь 20 ГОСТ 1050 Сталь 20Х12ВНМФ ГОСТ 5632
15ГС ГОСТ 19281

Гарантийные обязательства

Параметр Значение
Гарантийный срок эксплуатации, месяцы 12 со дня ввода в эксплуатацию, но не более 18 со дня изготовления

Комплект поставки

Наименование Количество
Блок с диафрагмой 1
Патрубок отбора 4
Паспорт предприятия-изготовителя* 1
Паспорт сужающего устройства (ЦСМ) 1
Расчет диафрагмы (ЦСМ) 1
Акт измерений внутреннего диаметра измерительного трубопровода  1
Расчет на прочность  По запросу
Копия обоснования безопасности

* В паспорте указан QR-код с ссылкой на Руководство по эксплуатации (РЭ)

Обозначение при заказе

Блок с диафрагмой 150 21 А/Б
1 2 3 4
  1. Наименование.
  2. Диаметр номинальный DN (по таблице "Основные технические характеристики").
  3. Исполнение по (по таблице "Основные технические характеристики").
  4. Условное обозначение марки материала, допускается не указывать если марки материалов соответствует СТО ЦКТИ 839.01.

Для оформления заказа на изготовление диафрагмы необходимо выслать опросный лист с исходными данными.
