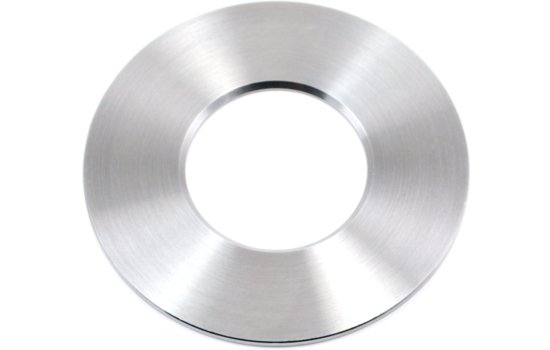

Диафрагма ДВС

Назначение


ДВС Диафрагма.
Арт: ДВС
Создание перепада давления при измерении расхода жидкостей, газов, водяного пара по методу переменного перепада давления. Габаритные размеры по МИ 2638. Конструктивное исполнение диска: стандартные диафрагмы для трубопроводов с внутренним диаметром более или равным 50 мм (по ГОСТ 8.586.1(2)); код - "ГОСТ"; стандартные диафрагмы для трубопроводов с внутренним диаметром менее 50 мм (по РД 50-411); код - "С50"; с коническим входом (по РД 50-411); код - "К"; износоустойчивые (по РД 50-411); код -...Подробнее

В зависимости от размера заказа предоставляются скидки

Создание перепада давления при измерении расхода жидкостей, газов, водяного пара по методу переменного перепада давления.

Габаритные размеры по МИ 2638.

Конструктивное исполнение диска:

  • стандартные диафрагмы для трубопроводов с внутренним диаметром более или равным 50 мм (по ГОСТ 8.586.1(2)); код - "ГОСТ";
  • стандартные диафрагмы для трубопроводов с внутренним диаметром менее 50 мм (по РД 50-411); код - "С50";
  • с коническим входом (по РД 50-411); код - "К";
  • износоустойчивые (по РД 50-411); код - "И";
  • с технологическим отверстием (без расточки диаметра); код - "Б/Р".
Артикул:
ДВС
Производитель:
ИТеК ББМВ
Бренд:
ИТеК ББМВ

Диафрагма ДВС

Диафрагма ДВС

Основные технические характеристики

Номинальное давление PN, МПа Диаметр номинальный, DN, мм D, мм Обозначение диафрагмы при номинальном давлении PN

25

32

40

20 53 ДВС PN-20
25 53 ДВС PN-25
32 60 ДВС PN-32
40 68 ДВС PN-40
50 80 ДВС PN-50
65 100 ДВС PN-65
80 115 ДВС PN-80
100 135 ДВС PN-100
125 165 ДВС PN-125
150 190 ДВС PN-150
200 245 ДВС PN-200
250 295 ДВС PN-250
300 350 ДВС PN-300

Материалы, контактирующие с рабочей средой

Материал диафрагмыКод материалов в условном обозначении диафрагмы
Сталь 12Х18Н10Т ГОСТ 5632 Б

Гарантийные обязательства

ПараметрЗначение
Гарантийный срок эксплуатации, месяцы 12 со дня ввода в эксплуатацию, но не более 18 со дня изготовления

Комплект поставки

НаименованиеКоличество
Диафрагма 1
Паспорт предприятия изготовителя* 1
Паспорт сужающего устройства (ЦСМ)** 1
Расчет диафрагмы (ЦСМ)** 1
Расчет на прочность 1***
Копия обоснования безопасности 1***

* В паспорте указан QR-код с ссылкой на Руководство по эксплуатации (РЭ)

* При заказе диафрагмы с расточкой.

** На партию изделий (по запросу).

Обозначение при заказе

ДиафрагмаДВС 32-100БИ
1 2 3 4
  1. Наименование.
  2. Обозначение (по таблице "Основные технические характеристики").
  3. Код материалов, контактирующих с рабочей средой (по таблице "Материалы, контактирующие с рабочей средой").
  4. Код конструктивного исполнения диска.
