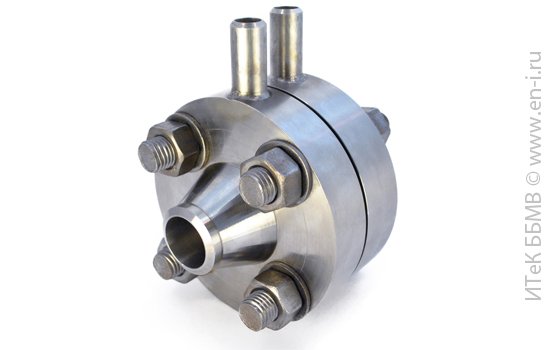

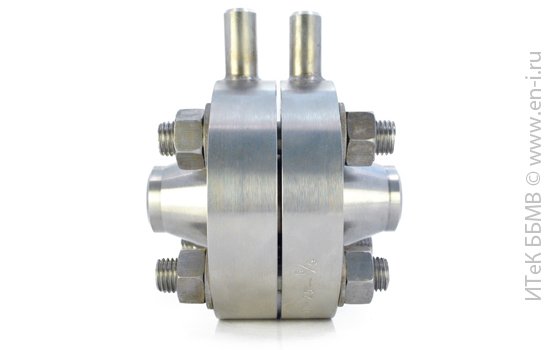

Диафрагма фланцевая камерная ДФК

Назначение


Диафрагма фланцевая камерная ДФК .
Арт: Диафрагма фланцевая камерная ДФК
Создание перепада давления при измерении расхода жидкостей, газов, водяного пара по методу переменного перепада давления. Конструкция сочетает камерный (угловой) способ отбора давления и фланцевое соединение. Конструктивное исполнение диска: стандартные диафрагмы для трубопроводов с внутренним диаметром менее 50 мм (по РД 50-411); код - "С50"; с коническим входом (по РД 50-411); код - "К"; износоустойчивые (по РД 50-411); код - "И"; с технологическим отверстием (без расточки диаметра); код - ...Подробнее

В зависимости от размера заказа предоставляются скидки

Создание перепада давления при измерении расхода жидкостей, газов, водяного пара по методу переменного перепада давления.

Конструкция сочетает камерный (угловой) способ отбора давления и фланцевое соединение.

Конструктивное исполнение диска:

  • стандартные диафрагмы для трубопроводов с внутренним диаметром менее 50 мм (по РД 50-411); код - "С50";
  • с коническим входом (по РД 50-411); код - "К";
  • износоустойчивые (по РД 50-411); код - "И";
  • с технологическим отверстием (без расточки диаметра); код - "Б/Р".

В типовом исполнении изготавливается с одной парой патрубков для отбора давления и предусматривает приварку диаметром 16 мм.

По требованию заказчика количество пар отбора может быть увеличено, также возможно изменение диаметра патрубков отбора, нарезание на них резьбы и гибка для обеспечения требуемого межцентрового расстояния. Дополнительные требования должны быть указаны в опросном листе.

Артикул:
Диафрагма фланцевая камерная ДФК
Производитель:
ИТеК ББМВ
Бренд:
ИТеК ББМВ

Диафрагма ДФК

Диафрагма ДФК

Основные технические характеристики

Условный проход Dу, ммМонтажная длина L, ммD, ммDn, ммОбозначение диафрагмы
20 100 115 26 ДФК 10-20
25 120 115 33 ДФК 10-25
32 140 125 39 ДФК 10-32
40 170 130 46 ДФК 10-40

Материалы, контактирующие с рабочей средой

МатериалКод материалов в условном обозначении диафрагмы
КамерыДискУплотнение
Сталь 12Х18Н10Т ГОСТ 5632 Сталь 12Х18Н10Т ГОСТ 5632 Паронит ГОСТ 481 Б/Б
Сталь 20 ГОСТ 1050 А/Б
Сталь 09Г2С ГОСТ 19281 09Г2С/Б

Гарантийные обязательства

ПараметрЗначение
Гарантийный срок эксплуатации, месяцы 12 со дня ввода в эксплуатацию, но не более 18 со дня изготовления

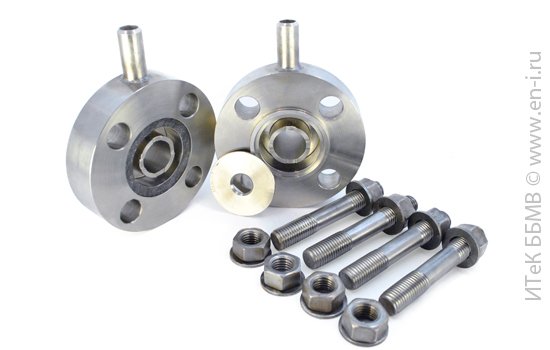

Комплект поставки

НаименованиеКоличество
Диск 1
Плюсовая камера 1
Минусовая камера 1
Паронитовая прокладка 1
Комплект крепежных изделий (шпильки, гайки, шайбы) 1
Паспорт предприятия изготовителя* 1
Паспорт сужающего устройства (ЦСМ)** 1
Расчет диафрагмы (ЦСМ)** 1
Расчет на прочность 1**
Копия обоснования безопасности 1**

* В паспорте указан QR-код с ссылкой на Руководство по эксплуатации (РЭ)

** При заказе диафрагмы с расточкой;
*** На партию изделий (по запросу).

Обозначение при заказе

ДиафрагмаДФК 10-40А/БК
1 2 3 4
  1. Наименование.
  2. Обозначение (по таблице "Основные технические характеристики").
  3. Код материалов, контактирующих с рабочей средой (по таблице "Материалы, контактирующие с рабочей средой").
  4. Код конструктивного исполнения диска.
