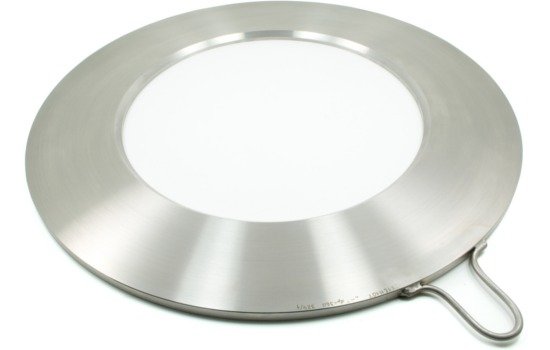

Диафрагма бескамерная стандартная ДБС

Назначение


ДБС Диафрагма бескамерная стандартная.
Арт: ДБС
Создание перепада давления при измерении расхода жидкостей, газов, водяного пара по методу переменного перепада давления. Габаритные размеры по МИ 2638. Конструктивное исполнение диска: стандартные диафрагмы для трубопроводов с внутренним диаметром более или равным 50 мм (по ГОСТ 8.586.1(2)); код - "ГОСТ"; износоустойчивые (по РД 50-411); код - "И"; с технологическим отверстием (без расточки диаметра); код - "Б/Р".Подробнее

В зависимости от размера заказа предоставляются скидки

Создание перепада давления при измерении расхода жидкостей, газов, водяного пара по методу переменного перепада давления.

Габаритные размеры по МИ 2638.

Конструктивное исполнение диска:

  • стандартные диафрагмы для трубопроводов с внутренним диаметром более или равным 50 мм (по ГОСТ 8.586.1(2)); код - "ГОСТ";
  • износоустойчивые (по РД 50-411); код - "И";
  • с технологическим отверстием (без расточки диаметра); код - "Б/Р".
Артикул:
ДБС
Производитель:
ИТеК ББМВ
Бренд:
ИТеК ББМВ

Диафрагма ДБС

Диафрагма ДБС

Основные технические характеристики

Номинальное давление PN, МПа Диаметр номинальный, DN, мм Обозначение диафрагмы при номинальном давлении PN

0,6

1

1,6

2,5*

4*

6,3*

10**

16***

20****

25****

40****

20 ДБС PN-20
25 ДБС PN-25
32 ДБС PN-32
40 ДБС PN-40
50 ДБС PN-50
65 ДБС PN-65
80 ДБС PN-80
100 ДБС PN-100
150 ДБС PN-150
200 ДБС PN-200
250 ДБС PN-250
300 ДБС PN-300
350 ДБС PN-350
400 ДБС PN-400
450 ДБС PN-450
500 ДБС PN-500
600 ДБС PN-600
700 ДБС PN-700
800 ДБС PN-800
900 ДБС PN-900
1000 ДБС PN-1000
1200 ДБС PN-1200
1400 ДБС PN-1400

*Только для измерительных трубопроводов по DN 1200 мм.

**Только для измерительных трубопроводов по DN 450 мм.

*** Только для измерительных трубопроводов по DN 400 мм.

**** Только для измерительных трубопроводов по DN 250 мм.

Материалы, контактирующие с рабочей средой

Материал диафрагмыКод материалов в условном обозначении диафрагмы
Сталь 12Х18Н10Т ГОСТ 5632 Б

Гарантийные обязательства

ПараметрЗначение
Гарантийный срок эксплуатации, месяцы 12 со дня ввода в эксплуатацию, но не более 18 со дня изготовления

Комплект поставки

НаименованиеКоличество
Диафрагма 1
Паспорт предприятия изготовителя* 1
Паспорт сужающего устройства (ЦСМ)** 1
Расчет диафрагмы (ЦСМ)** 1
Расчет на прочность 1***
Копия обоснования безопасности  1***

* В паспорте указан QR-код с ссылкой на Руководство по эксплуатации (РЭ)

** При заказе диафрагмы с расточкой.

*** На партию изделий (по запросу).

Обозначение при заказе

ДиафрагмаДБС 1,6-300БИ
1 2 3 4
  1. Наименование.
  2. Обозначение (по таблице "Основные технические характеристики").
  3. Код материалов, контактирующих с рабочей средой (по таблице "Материалы, контактирующие с рабочей средой").
  4. Код конструктивного исполнения диска.
