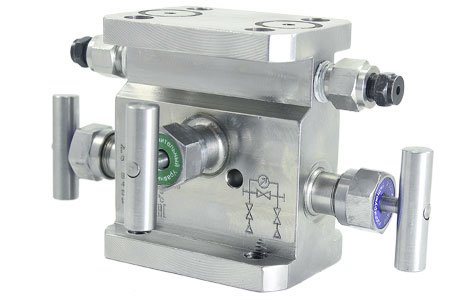

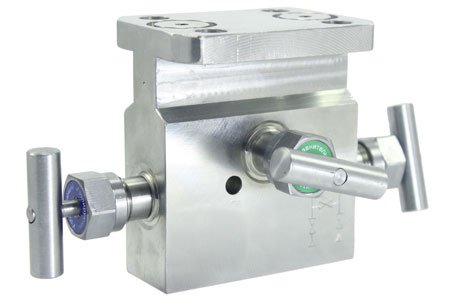

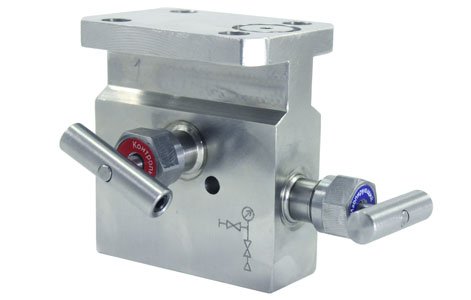

2-, 3- вентильные фланцевые блоки БКН2-F, БКН3-F

Назначение


БКН2-F 2-, 3- вентильные фланцевые блоки, БКН3-F.
Арт: БКН2-F
Двухвентильные БКН2 и трехвентильные БКН3 клапанные блоки предназначены для подключения к датчиков давлений , Метран, АИР и др. Фланцевое присоединение к датчику, межцентровое расстояние 54 мм; Присоединение к процессу: - фланцевое соединение, резьбовое: К ½, ½2NPT, М20х1,5; Компактная конструкция; Кислородное исполнение. Выпускаются по техническим условиям ЭИ003-00.000 ТУПодробнее

В зависимости от размера заказа предоставляются скидки

Двухвентильные  БКН2 и  трехвентильные БКН3 клапанные блоки  предназначены для подключения к  датчиков давлений ,  Метран, АИР и др.

  • Фланцевое присоединение к датчику,  межцентровое расстояние 54 мм;
  • Присоединение к процессу: - фланцевое соединение,  резьбовое: К ½, ½2NPT, М20х1,5;
  • Компактная конструкция;
  • Кислородное исполнение.

Выпускаются по техническим условиям ЭИ003-00.000 ТУ


Артикул:
БКН2-F
Производитель:
ИТеК ББМВ
Бренд:
ИТеК ББМВ

Основные технические характеристики

  • Рабочая среда - жидкость, пар, газ.
  • Номинальное давление рабочей среды до 40 МПа.
  • Класс герметичности А по ГОСТ 9544-2015.
  • Температурный диапазон рабочей среды от - 60 до + 400°С в зависимости от типа уплотнения:
    Материал уплотнительных колецМаксимальное рабочее давление, МПаМаксимальная температура рабочей среды ,  ̊С
    Фторопласт 40 100
    30 200
    Графит 40 100
    10 400

БКН2-F2В10М1 (К - 1/2-NPT), БКН2-F2D10М1 (К - К1/2 )

БКН2-F2В10М1 (К - 1/2-NPT,  БКН2-F2D10М1 (К - К1/2 )

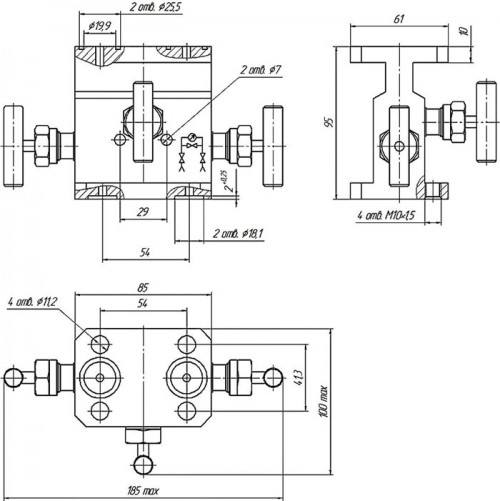

БКН3-F2F10М1

БКН3-F2F10М1

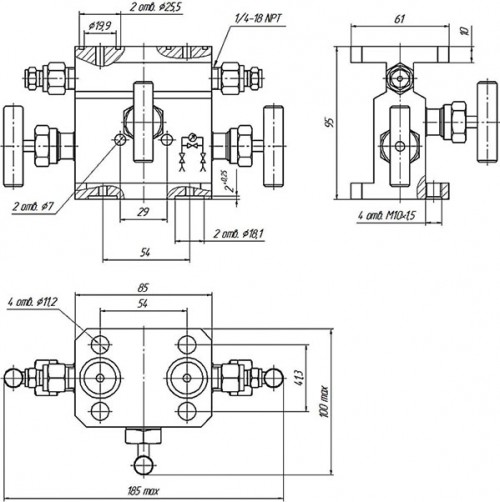

БКН3-F2F11М1

БКН3-F2F11М1

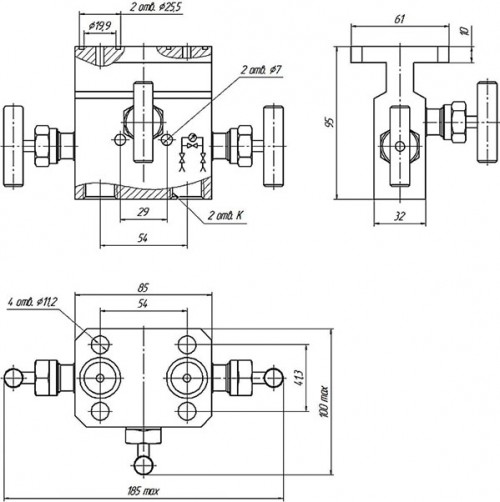

БКН3-F2В10М1 (К - 1/2-14NPT), БКН3-F2D10М1 (К - К1/2 )

БКН3-F2В10М1 (К - 1/2-14NPT), БКН3-F2D10М1 (К - К1/2 )

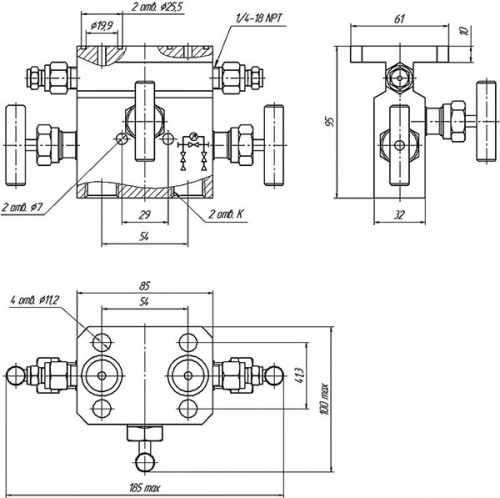

БКН3-F2B11М1 (К - 1/2NPT), БКН3-F2D11М1 (К - К1/2 )

БКН3-F2B11М1 (К - 1/2NPT), БКН3-F2D11М1 (К - К1/2 )

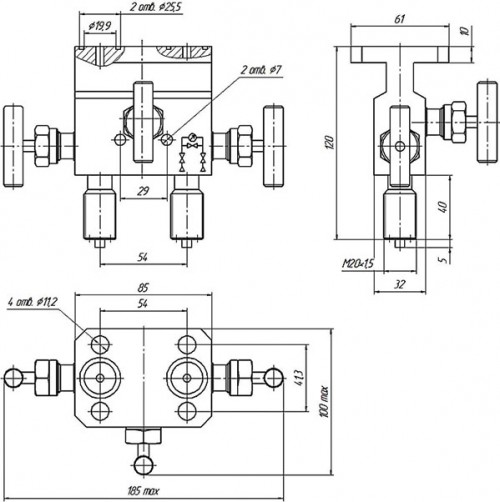

БКН3-F2С10М1

БКН3-F2С10М1

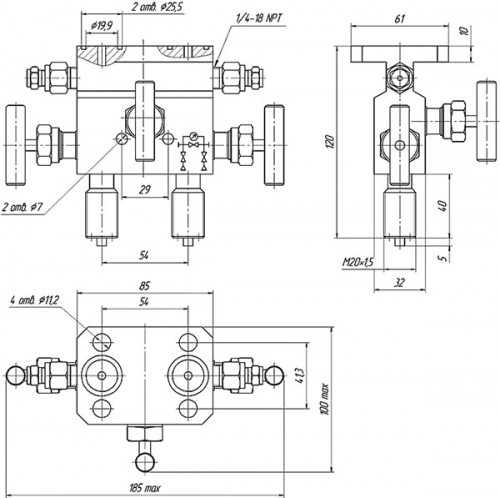

БКН3-F2С11М1

 БКН3-F2С11М1

Материалы, контактирующие с рабочей средой

Корпусные деталиКонусный золотник клапанаСальниковое уплотнение штока
12Х18Н10Т 14Х17Н2 фторопласт Ф-4
графит

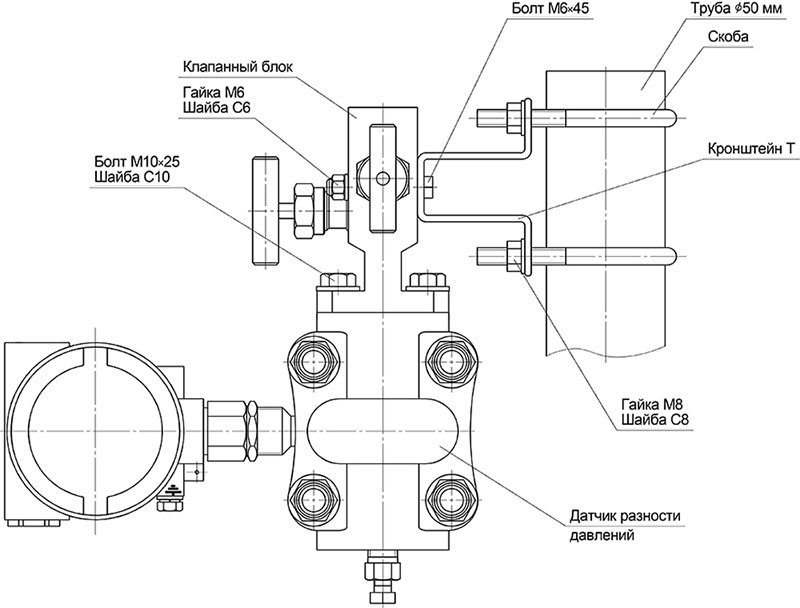

 Монтаж БКН к датчику давлению



Гарантийный срок

ПараметрЗначение
Гарантийный срок эксплуатации, месяцы 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления

 Комплект поставки

НаименованиеКоличество
Блок клапанный 1
Паспорт* 1 экз.
Кольцо уплотнительное фторопластовое 2
Шайба 10 4
Болт М10x45 4

* В паспорте указан QR-код с ссылкой на Руководство по эксплуатации (РЭ)

Обозначение при заказе

БКН 3 F 2 С 1 1 M1 К
1 2 3 4 5 6 7 8 9
  1. Наименование.
  2. Код количества вентелей:
    • 2 - двухвентильный
    • 3 - трехвентильный
  3. Код соединения с датчиком:
    • F - Фланцевое
  4. Код исполнения по материалам корпуса:
    • 2 - 12Х18Н10Т
  5. Код соединения с процессом:
    • В - ½ NPT внутренняя
    • D - К ½ внутренняя
    • С - М20×1,5 наружная
    • F - фланцевое, с помощью овальных фланцев
  6. Код материала уплотнения и температуры применения:
    • 1 - фторопласт Ф4 (до 200°С)
    • 2 - графит  (до 400°С
  7. Код типа гидравлической схемы:
    • 0 - без дренажа
    • 1 - с дренажными клапанами (дренажная пробка)
  8. Болт:
    • М1 - М10×1,5 (диаметр отверстия под болты Ø11,2), длина 25 мм
    • U1 - 7/16 UNF, длина 25 мм
  9. Специальное исполнение:
    • К - Кислородное

 Примечание - в комплект поставки входит КМЧ (кольцо уплотнительное, шайба и болт). Дополнительное  КМЧ можно заказать по отдельному заказу здесь.
