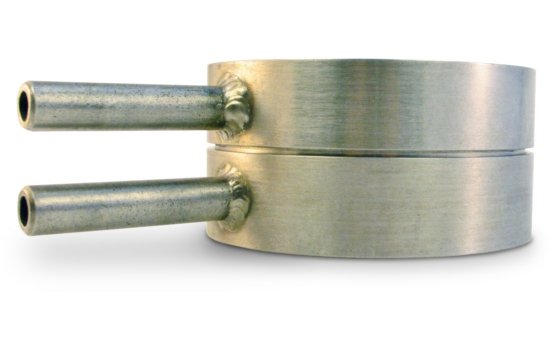

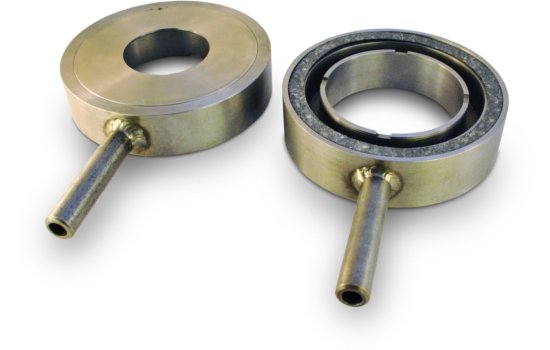

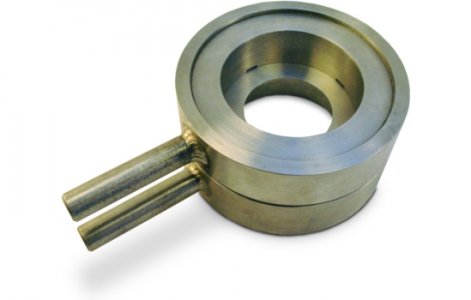

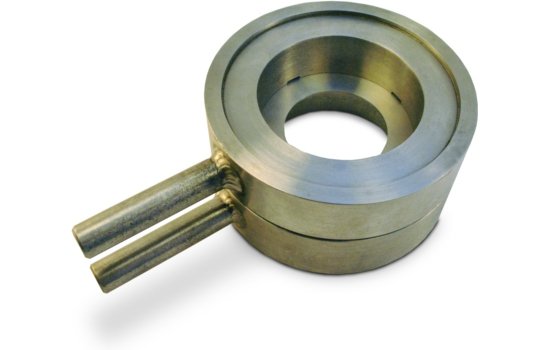

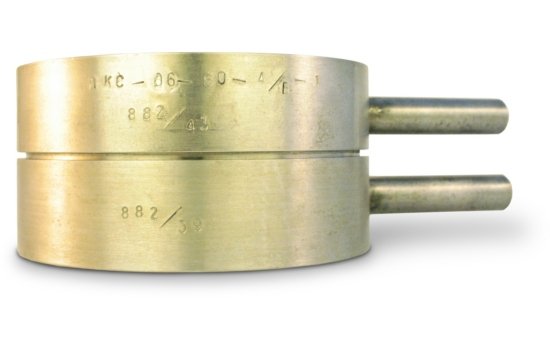

Диафрагма камерная ДКС

Назначение


ДКС Диафрагма камерная.
Арт: ДКС
Создание перепада давления при измерении расхода жидкостей, газов, водяного пара по методу переменного перепада давления. Габаритные и присоединительные размеры по МИ 2638. Конструктивное исполнение диска: стандартные диафрагмы для трубопроводов с внутренним диаметром более или равным 50 мм (по ГОСТ 8.586.1(2), МИ 2638); код - "ГОСТ"; стандартные диафрагмы для трубопроводов с внутренним диаметром менее 50 мм (по РД 50-411); код - "С50"; с коническим входом (по РД 50-411); код - "К"; износоуст...Подробнее

В зависимости от размера заказа предоставляются скидки

Создание перепада давления при измерении расхода жидкостей, газов, водяного пара по методу переменного перепада давления.

Габаритные и присоединительные размеры по МИ 2638.

Конструктивное исполнение диска:

  • стандартные диафрагмы для трубопроводов с внутренним диаметром более или равным 50 мм (по ГОСТ 8.586.1(2), МИ 2638); код - "ГОСТ";
  • стандартные диафрагмы для трубопроводов с внутренним диаметром менее 50 мм (по РД 50-411); код -  "С50";
  • с коническим входом (по РД 50-411); код - "К";
  • износоустойчивые (по РД 50-411); код - "И";
  • с технологическим отверстием (без расточки диаметра); код - "Б/Р".

В типовом исполнении изготавливается с одной парой патрубков для отбора давления и предусматривает приварку импульсных линий диаметром 16 мм.

По требованию заказчика количество пар отбора может быть увеличено до четырех, также возможно изменение диаметра патрубков отбора, нарезание на них резьбы и гибка для обеспечения требуемого межцентрового расстояния. Дополнительные требования должны быть указаны в опросном листе.

Артикул:
ДКС
Производитель:
ИТеК ББМВ
Бренд:
ИТеК ББМВ

Конструктивные исполнения по МИ 2638

Конструктивные исполнения по МИ 2638

Основные технические характеристики

Условный проход DN, ммОбозначение диафрагмы при условном давлении РN, МПа
до 0,6свыше 0,6 до 10
50 ДКС 0,6-50 ДКС 10-50
65 ДКС 0,6-65 ДКС 10-65
80 ДКС 0,6-80 ДКС 10-80
100 ДКС 0,6-100 ДКС 10-100
125 ДКС 0,6-125 ДКС 10-125
150 ДКС 0,6-150 ДКС 10-150
200 ДКС 0,6-200 ДКС 10-200
250 ДКС 0,6-250 ДКС 10-250
300 ДКС 0,6-300 ДКС 10-300
350 ДКС 0,6-350 ДКС 10-350
400 ДКС 0,6-400 ДКС 10-400
450 ДКС 0,6-450 ДКС 10-450
500 ДКС 0,6-500 ДКС 10-500

Материалы, контактирующие с рабочей средой

МатериалКод материалов в условном обозначении диафрагмы
КамерыДискУплотнение
Сталь 12Х18Н10Т ГОСТ 5632 Сталь 12Х18Н10Т ГОСТ 5632 Паронит ГОСТ 481 Б/Б
Сталь 20 ГОСТ 1050 А/Б
Сталь 09Г2С ГОСТ 19281 09Г2С/Б

Гарантийные обязательства

ПараметрЗначение
Гарантийный срок эксплуатации, месяцы 12 со дня ввода в эксплуатацию, но не более 18 со дня изготовления

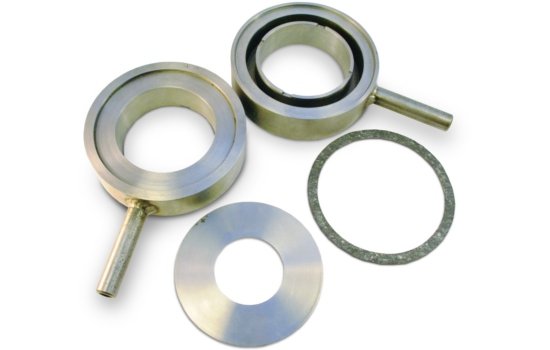

Комплект поставки

НаименованиеКоличество
Диск 1
Плюсовая камера 1
Минусовая камера 1
Паронитовая прокладка 1(2**)
Паспорт предприятия изготовителя** 1
Паспорт сужающего устройства (ЦСМ)*** 1
Расчет диафрагмы (ЦСМ)*** 1
Расчет на прочность 1****
Копия обоснования безопасности 1****

* В паспорте указан QR-код с ссылкой на Руководство по эксплуатации (РЭ)

** Для диафрагмы ДКС исполнения 3.
*** При заказе диафрагмы с расточкой.

**** На партию изделий (по запросу).

Обозначение при заказе

ДиафрагмаДКС 10-100А/Б1ГОСТ
1 2 3 4 5
  1. Наименование.
  2. Обозначение (по таблице "Основные технические характеристики").
  3. Код материалов, контактирующих с рабочей средой (по таблице "Материалы, контактирующие с рабочей средой").
  4. Исполнение по МИ 2638.
  5. Код конструктивного исполнения диска.
