Комплект монтажных частей КМЧ-РСМ-5320, КМЧ-РСМ-5322
Каталог товаров

КАК КУПИТЬ

Процедура покупки товара в нашем Каталоге очень проста и состоит из нескольких шагов.

Перейти в интернет-магазин
1
Выберите товар:

Вы можете выбрать товар из каталога ИТЕК ББМВ и

2
Оставить заявку:

Если вы не нашли товар в списке отправьте заявку нам по сайта, Email, WhatsAPP или позвоните нам

3
Оформление заказа:

Мы вышлем Вам коммерческое предложение после подтверждения объема заказа

4
Оплата по счету:

Вы можете оплатить заказ по счету. Заказ может оплатить юридическое лицо с расчетного счета, так и физическое лицо со счета электронной карты. Перечисление средств займет от 1 до 3 банковских дней

Сварные разделители сред РСМ-310 Товар pro-solution
Товар pro-solution 3-, 5- клапанные блоки фланцевые БКН3, БКН5

РСМ-5320 Комплект монтажных частей КМЧ-, КМЧ-РСМ-5322

В зависимости от размера заказа предоставляются скидки

Артикул:
РСМ-5320
Производитель:
ИТеК ББМВ
Бренд:
ИТеК ББМВ

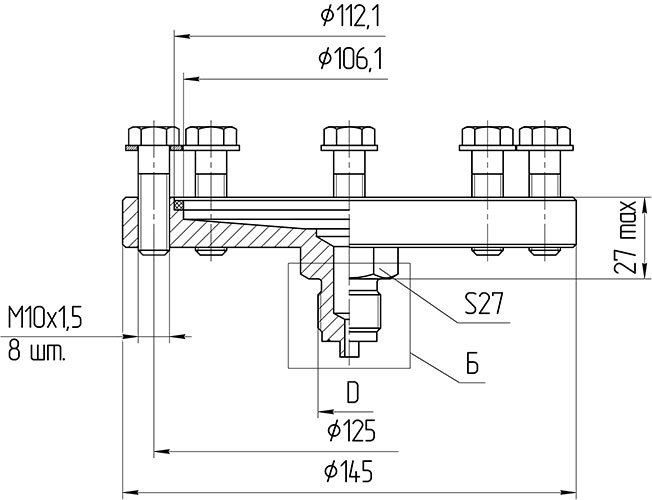

КМЧ-РСМ-5320. Резьбовое присоединение к процессу

 КМЧ-РСМ-5320. Резьбовое присоединение к процессу

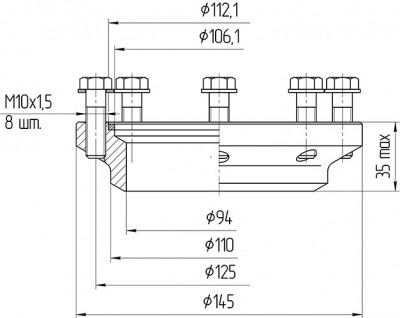

КМЧ-РСМ-5320. Фланцевое присоединение к процессу

 КМЧ-РСМ-5320. Фланцевое присоединение к процессу}

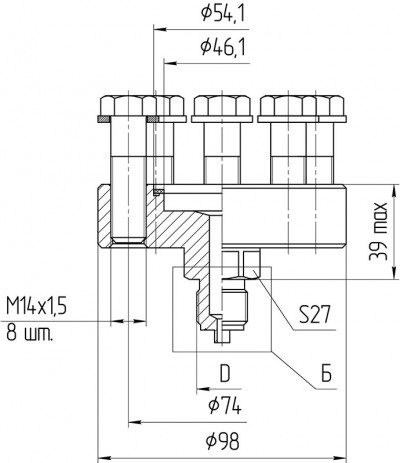

КМЧ-РСМ-5322. Резьбовое присоединение к процессу

 КМЧ-РСМ-5322. Резьбовое присоединение к процессу

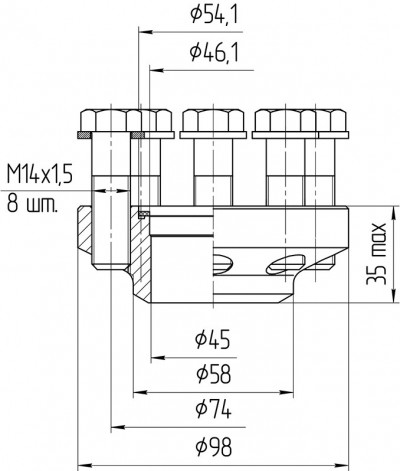

КМЧ-РСМ-5322. Фланцевое присоединение к процессу

 КМЧ-РСМ-5322. Фланцевое присоединение к процессу}

Основные технические характеристики

Параметры КМЧ-РСМ-5320 КМЧ-РСМ-5322
Применяемость РСМ-5320 РСМ-5322
Код присоединения к процессу

Резьбовое

M20, G1/2, 1/2NPT, K1/2, M20d, G1/2d, 1/2NPTf, K1/2f, M20f, G1/2f

Фланцевое

DN100PN6МПа

Резьбовое

M20, G1/2, 1/2NPT, K1/2, M20d, G1/2d, 1/2NPTf, K1/2f, M20f, G1/2f

Фланцевое

DN50PN16МПа

Диапазон рабочих давлений, МПа -0,1…6 0…60 0…16
Масса, кг 1,9 1,7 2,4 1,6





Деталь Материал Код Диапазон рабочих температур, С°
Фланец сталь 12Х18Н10Т 2) 1 -40 … +200
  сталь 10Х17Н13М2Т 1) 3

1) Допускается применение сталей: AISI 316, AISI 316L, AISI 316Тi

2) Допускается применение сталей: 12Х18Н9Т, 08Х18Н10Т, AISI 304

Комплект поставки

Наименование Количество, шт
Медная прокладка 1 1)
Фторопластовая прокладка 1
Фланец 1
Комплект крепежных деталей По заказу

1) По 1 шт. на каждую цилиндрическую резьбу (М20; G1/2; M20d; G1/2d; M20f; G1/2f)

КМЧ-РСМ-5320 1 0 DN100PN6Мпа
1 2 3 4
  1. Наименование (таблица «Основные технические характеристики»).
  2. Материал фланца:
    1 - сталь 12Х18Н10Т 2);
    3 - сталь 10Х17Н13М2Т 1);
  3. Наличие комплекта крепежных деталей:
    0 - отсутствует;
    1 - в наличии.
  4. Резьбовое и фланцевое присоединение к процессу (таблица «Основные технические характеристики»).

Примечание:

1) Допускается применение сталей: AISI 316, AISI 316L, AISI 316Тi

2) Допускается применение сталей: 12Х18Н9Т, 08Х18Н10Т, AISI 304
