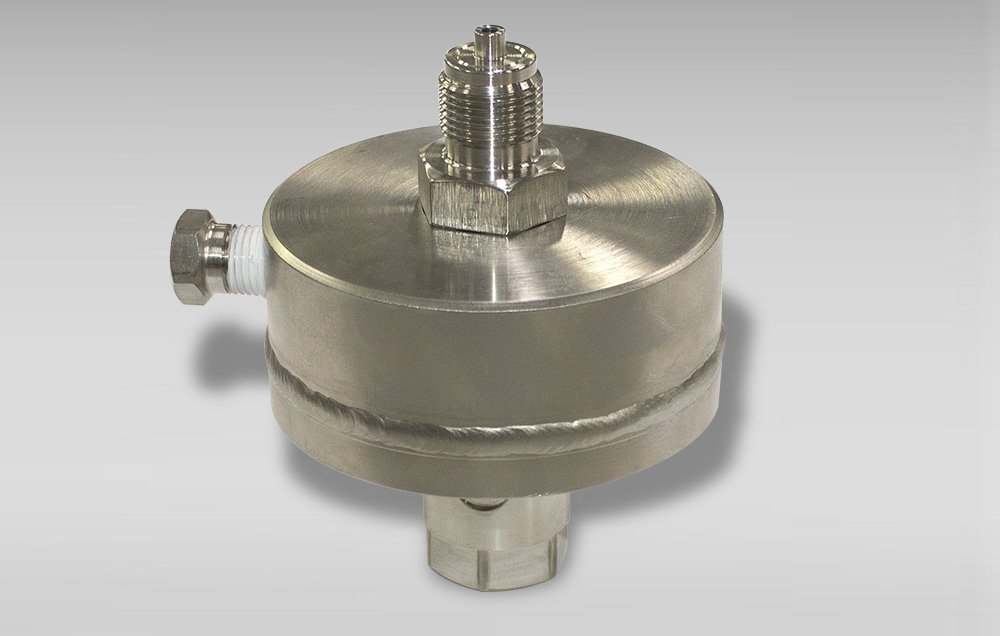

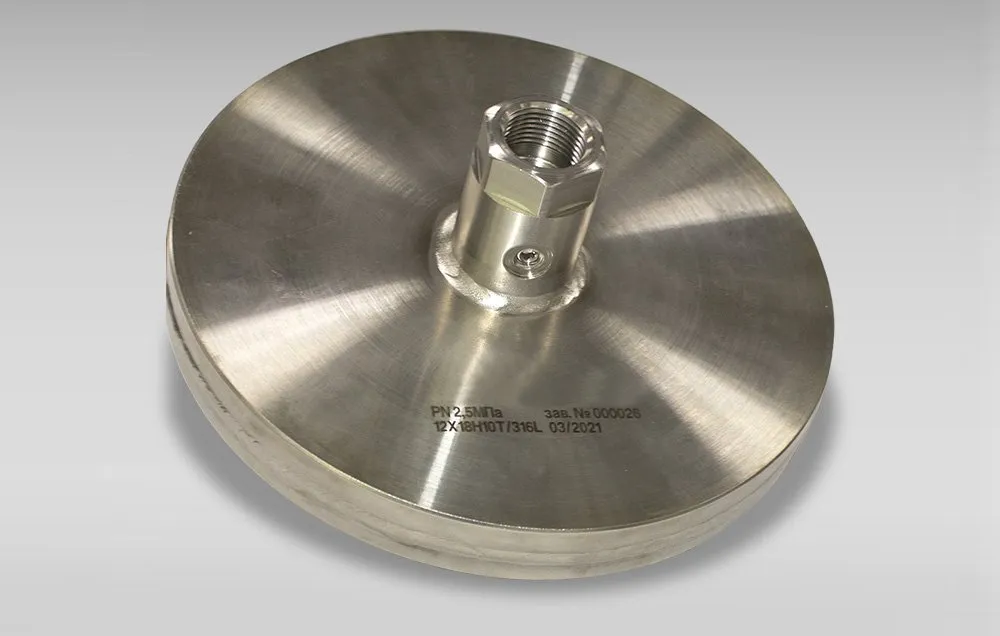

Сварные разделители сред РСМ-310

Назначение


РСМ-310 Сварные разделители сред.
Арт: РСМ-310
Применяется для измерения давления как жидких, так и газообразных агрессивных сред в системах автоматизации технологических процессов для исключения попадания рабочей среды во внутреннюю полость измерительного прибора. Сварная конструкция Диапазон рабочих давлений -0,1…60 МПа Диапазон рабочих температур от -60 до +200ºС Исполнения с промывочным отверстием Резьбовое подключение к процессу и прибору (М20х1,5; G½; K½; ½NPT) ТУ 4212-001-59541470-2008Подробнее

В зависимости от размера заказа предоставляются скидки

Применяется для измерения давления как жидких, так и газообразных агрессивных сред в системах автоматизации технологических процессов для исключения попадания рабочей среды во внутреннюю полость измерительного прибора.

  • Сварная конструкция
  • Диапазон рабочих давлений -0,1…60 МПа
  • Диапазон рабочих температур от -60 до +200ºС
  • Исполнения с промывочным отверстием
  • Резьбовое подключение к процессу и прибору (М20х1,5; G½; K½; ½NPT)

ТУ 4212-001-59541470-2008

Артикул:
РСМ-310
Производитель:
ИТеК ББМВ
Бренд:
ИТеК ББМВ

Основные технические характеристики

№ п.п Параметры РСМ-310-2,5 РСМ-310-6 РСМ-310-25 РСМ-310-60
1 Диапазон рабочих давлений, МПа -0,1…2,5 -0,1…6 0…25 0…60
Минимальный верхний предел измерений, кПа 25 50 250 1000
Диапазон рабочих температур, ºС -60…+200
Внутренний объем, см3 20 3,7 1,9 0,75
Максимальный вытесняемый объем, см3 10 3 0,4 0,15
Таблица 2
№ п.п Параметры РСМ-310-2,5 РСМ-310-6 РСМ-310-25 РСМ-310-60
 1 Диаметр D, мм Ø160 Ø90 Ø60 Ø45
Высота H, мм 100 98 98 88
Высота H (с промывочным отверстием), мм 122 118 124 100
Размер под ключ S1 27 27 27 27
Размер под ключ S2 27 27 27 27
Диаметр dm, мм 160 88 52 35
Масса прибора, кг 3,6 1,7 1,1 0,9
Масса прибора с промывочным отверстием, кг 4,4 2,2 1,35 1,15
Габаритные размеры РСМ-310-2,5

Без промывочного отверстия

Без промывочного отверстия

С промывочным отверстием

С промывочным отверстием

Габаритные размеры РСМ-310-6

Без промывочного отверстия

Без промывочного отверстия

С промывочным отверстием

С промывочным отверстием

Габаритные размеры РСМ-310-25

Без промывочного отверстия

Без промывочного отверстия

С промывочным отверстием

С промывочным отверстием

Габаритные размеры РСМ-310-60

Без промывочного отверстия

Без промывочного отверстия

С промывочным отверстием

С промывочным отверстием

Код материла деталей

ДетальМатериалКодДиапазон рабочихтемпературРСМ,С°
Мембрана сталь 10Х17Н13М2Т1) 3 -60 … +350
Hastelloy C276 6
Детали, контактирующие с измеряемой средой сталь 12Х18Н10Т2) 1
сталь 10Х17Н13М2Т1) 3

1) Допускается применение сталей: AISI316, AISI316L, AISI316Тi.

2) Допускается применение сталей: 12Х18Н9Т, 08Х18Н10Т, AISI304.

Гарантийные обязательства

Параметр Значение
Гарантийный срок эксплуатации, месяцы 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления

Комплект поставки

Наименование Количество
Разделитель сред РСМ-310 1
Прокладка медная 2
Паспорт 1
Руководство по эксплуатации 1



Обозначение при заказе

РСМ-310 2,5 1 1 1  К1/2 М20f ТУ
1 2 3 4 5 6 7 8
  1. Тип разделителя сред
  2. Модель:
    2,5;
    6;
    25;
    60.
  3. Материал мембраны:
    3 - сталь AISI 3161);
    6 - Hastelloy C276
  4. Материал деталей, контактирующих с измеряемой средой (корпус, фланец со штуцером):
    1 - сталь 12Х18Н10Т2);
    3 - сталь 10Х17Н13М2Т1).
  5. Промывочное отверстие в штуцере
    1 - без промывочного отверстия
    2 - с промывочным отверстием
  6. Резьбовое соединение на входе среды (подключение к процессу) :
    М20 - наружная резьба М20х1,5 с проходным отверстием 3,5 мм;
    G1/2 - наружная резьба G1/2 с проходным отверстием 3,5 мм;
    М20d - наружная резьба М20х1,5 с проходным отверстием 10 мм;
    G1/2d - наружная резьба G1/2 с проходным отверстием 10 мм;
    К1/2 - наружная резьба К1/2;
    1/2NPT - наружная резьба 1/2NPT;
    М20f - внутренняя резьба М20х1,5;
    G1/2f - внутренняя резьба G1/2;
    К1/2f - внутренняя резьба К1/2;
    1/2NPTf - внутренняя резьба 1/2NPT.
  7. Резьбовое соединение на выходе среды (подключение прибора):
    М20f - внутренняя резьба М20х1,5;
    G1/2f - внутренняя резьба G1/2:
    К1/2f - внутренняя резьба К1/2;
    1/2NPTf - внутренняя резьба 1/2NPT.
  8. Обозначение технических условий.
Примечание:
1) Допускается применение сталей: AISI 316L, AISI 316Тi; 10Х17Н13М2Т;

2) Допускается применение сталей: 12Х18Н9Т, 08Х18Н10Т, AISI304.

Пример

Разделитель сред сварной для работы на избыточном давлении 6 МПа, мембрана из стали 316L, детали, контактирующие с окружающей средой из стали 12Х18Н10Т, без промывочного отверстия, присоединение к процессу по наружной резьбе К1/2, присоединение прибора по внутренней резьбе М20

            РСМ-310-6-3-1-1-К1/2-М20f   ТУ 4212-001-59541470-2008
