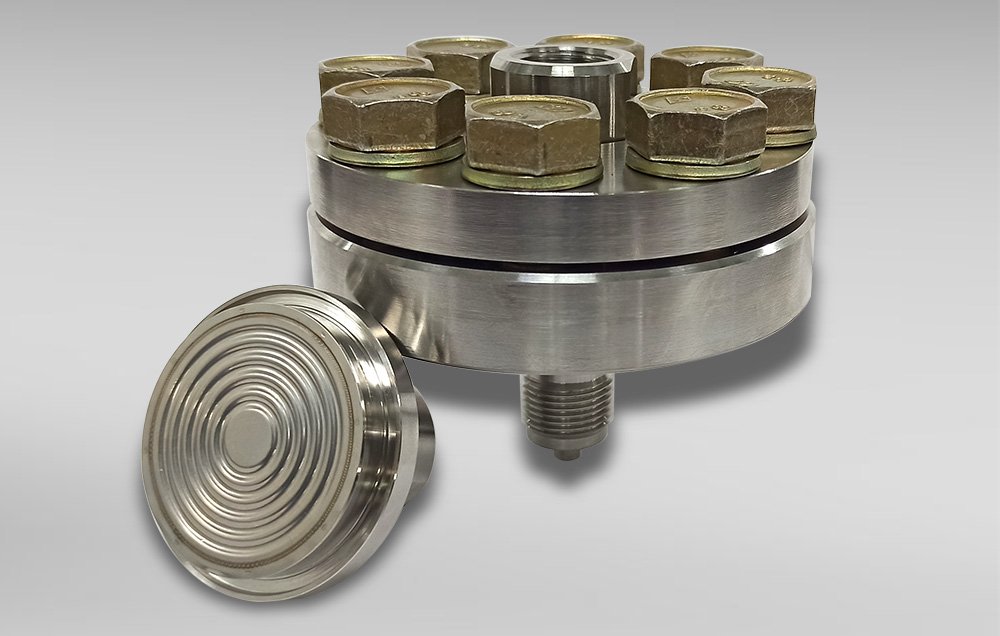

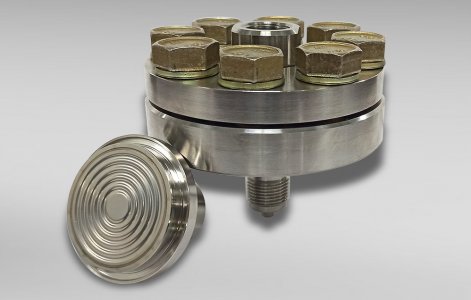

Разборные разделители сред РСМ-5319, 5320, 5321, 5322

Назначение


РСМ-5319 Разборные разделители сред, 5320, 5321, 5322.
Арт: РСМ-5319
Применяется в системах автоматизации для исключения попадания рабочей среды во внутреннюю полость измерительного прибора. Например, когда рабочая среда содержит в себе крупные загрязняющие частицы, склонна к кристаллизации либо имеет агрессивные свойства. Аналоги советских разделителей серии РМ-5319,-5320,-5321,-5322 Диапазон рабочих давлений -0,1…60 МПа Диапазон рабочих температур от -40 до +200ºС Подключение к процессу резьбовое для РСМ-5319,-5321 (М20х1,5; G½; K½; ½NPT) фланцевое для РСМ-5...Подробнее

В зависимости от размера заказа предоставляются скидки

Применяется в системах автоматизации для исключения попадания рабочей среды во внутреннюю полость измерительного прибора. Например, когда рабочая среда содержит в себе крупные загрязняющие частицы, склонна к кристаллизации либо имеет агрессивные свойства.

  • Аналоги советских разделителей серии РМ-5319,-5320,-5321,-5322
  • Диапазон рабочих давлений -0,1…60 МПа
  • Диапазон рабочих температур от -40 до +200ºС
  • Подключение к процессу
    • резьбовое для РСМ-5319,-5321 (М20х1,5; G½; K½; ½NPT)
    • фланцевое для РСМ-5320,-5322

ТУ 4212-001-59541470-2008

Артикул:
РСМ-5319
Производитель:
ИТеК ББМВ
Бренд:
ИТеК ББМВ



Таблица 1
№ п.п Параметры РСМ-5319 РСМ-5320 РСМ-5321 РСМ-5322
1 Диапазон рабочих давлений, МПа -0,1…6 0…60
Минимальный верхний предел измерений, кПа 60 1 000
Диапазон рабочих температур, ºС -40…+200
Внутренний объем, см3 7,3 7,3 2,3 2,3
Максимальный вытесняемый объем, см3 6,3 6,3 0,25 0,25



Таблица 2
№ п.п Параметры РСМ-5319 РСМ-5320 РСМ-5321 РСМ-5322
1 Диаметр фланца D, мм Ø145 Ø145 Ø98 Ø98
Диаметр по центрам отверстий D0, мм Ø125 Ø125 Ø74 Ø74
Посадочный диаметр Dp, мм - Ø112 - Ø36
Внутренний диаметр Dv, мм - Ø106,7 - Ø54
Диаметр Db/ число болтов, мм М10х1,5/8 М10х1,5/8 М14х1,5/8 М14х1,5/8
Размер под ключ S1/S2 27
Высота, мм 110 (H1) 60 (H) 130(H1) 80(H)
Масса прибора, кг 3,6 2,1 2,7 1,8

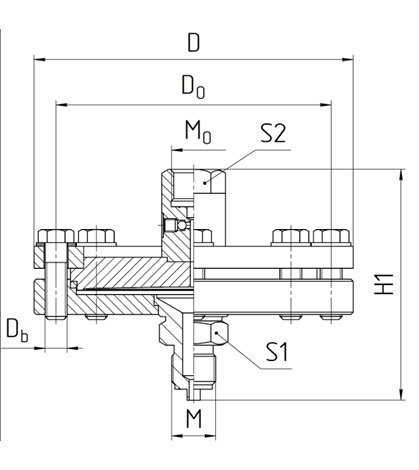

Габаритные размеры РСМ-5319

Габаритные размеры РСМ-5319 (под спойлер)

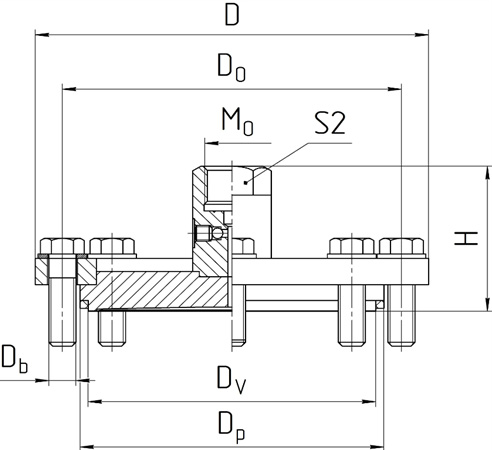

Габаритные размеры РСМ-5320

Габаритные размеры РСМ-5320

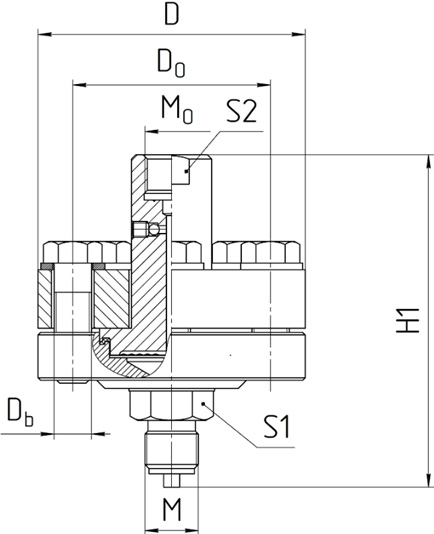

Габаритные размеры РСМ-5321

Габаритные размеры РСМ-5321

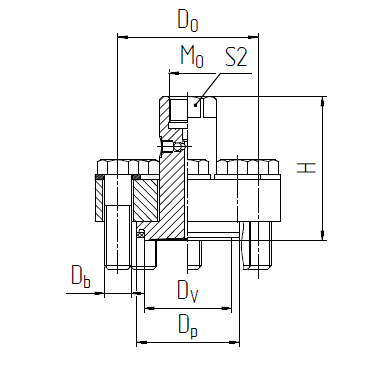

Габаритные размеры РСМ-5322

Габаритные размеры РСМ-5322

Код материла деталей

ДетальМатериалКодДиапазон рабочихтемпературРСМ5),С°
Мембрана сталь 10Х17Н13М2Т1) 3
сталь 10Х17Н13М2Т1) с фторполимерным покрытием 3F
Hastelloy C276 6
Накидной фланец сталь 12Х18Н10Т2) 1 -40 … +200
сталь 203) 4) 10 -20 … +200
Детали, контактирующие с измеряемой средой сталь 12Х18Н10Т2) 1
сталь 10Х17Н13М2Т1) 3

1) Допускается применение сталей: AISI316, AISI316L, AISI316Тi.

2) Допускается применение сталей: 12Х18Н9Т, 08Х18Н10Т, AISI304.

3) С покрытием Ц 12.хр.

4) Допускается применение сталей: 25, 30.

5) Зависит от материала накидного фланца.



Гарантийные обязательства

Таблица 4
Параметр Значение
Гарантийный срок эксплуатации, месяцы 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления



Комплект поставки

Таблица 5
Наименование Количество
Разделитель сред 1
Кольцо уплотнительное 1

Прокладка медная

для моделей РСМ-5319, 5321

для моделей РСМ-5320, 5322

2

1

Паспорт 1
Руководство по эксплуатации 1



 Обозначение при заказе

РСМ -5319 3 0 1  К1/2 М20f ТУ
1 2 3 4 5 6 7 8
  1. Тип разделителя сред
  2. Модель:
    5319;
    5320;
    5321;
    5322.
  3. Материал мембраны:
    3 - 10Х17Н13М2Т1);
    3F - сталь 10Х17Н13М2Т1) с фторполимерным покрытием;
    6 - Hastelloy C276.
  4. Материал накидного фланца:
    0 - сталь Ст20 оцинкованная;
    1 - сталь 12Х18Н10Т.
  5. Материал деталей, контактирующих с измеряемой средой (корпус, фланец со штуцером):
    1 - сталь 12Х18Н10Т;
    3 - сталь AISI 3161).
  6. Резьбовое соединение на входе среды (подключение к процессу)2) :
    М20 - наружная резьба М20х1,5 с проходным отверстием 3,5 мм;
    G1/2 - наружная резьба G1/2 с проходным отверстием 3,5 мм;
    М20d - наружная резьба М20х1,5 с проходным отверстием 10 мм;
    G1/2d - наружная резьба G1/2 с проходным отверстием 10 мм;
    К1/2 - наружная резьба К1/2;
    1/2NPT - наружная резьба 1/2NPT;
    М20f - внутренняя резьба М20х1,5;
    G1/2f - внутренняя резьба G1/2;
    К1/2f - внутренняя резьба К1/2
    1/2NPTf - внутренняя резьба 1/2NPT.
  7. Резьбовое соединение на выходе среды (подключение прибора):
    М20f - внутренняя резьба М20х1,5;
    G1/2f - внутренняя резьба G1/2;
    К1/2f - внутренняя резьба К1/2;
    1/2NPTf - внутренняя резьба 1/2NPT.
  8. Обозначение технических условий.
Примечание:
1) Допускается применение сталей: AISI 316L, AISI 316Тi; 10Х17Н13М2Т.
2) для моделей 5320, 5322 код отсутствует и всегда применяется фланцевое соединение на входе среды.

Пример: РСМ-5319-3-1-1-К1/2-М20f   ТУ 4212-001-59541470-2008 Разделитель сред разборный 5319, мембрана из стали 316L, накидной фланец из стали 12Х18Н10Т, детали, контактирующие с окружающей средой из стали 12Х18Н10Т, присоединение к процессу по наружной резьбе К1/2, присоединение прибора по внутренней резьбе М20
