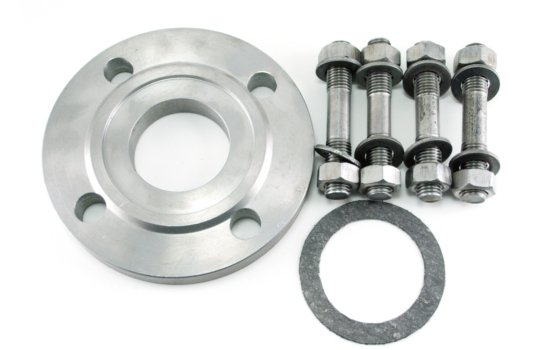

Комплект монтажных частей для разделителей сред мембранных с открытой мембраной РСМ-306

Назначение

РСМ-306 Комплект монтажных частей для разделителей сред мембранных с открытой мембраной.

Арт: РСМ-306

Комплект монтажных частей служит для присоединения РСМ-306 к стандартным патрубкам с Dу 50 и Dу 80. По заказу фланцы и крепежные детали могут поставляться как самостоятельное изделие.

В зависимости от размера заказа предоставляются скидки

Артикул:

РСМ-306

Производитель:

ИТеК ББМВ

Бренд:

ИТеК ББМВ

Габаритные и присоединительные размеры по ГОСТ 33259-2015

Габаритные и присоединительные размеры КМЧ для РСМ

D_у	Р_у, МПа	D, мм	D₁, мм	D₆, мм	d₁, мм	d, мм	n, шт	B, мм	Масса, кг
50	0,6	140	110	81	59	14	4	16	1,3
	1,6	160	125	88		18		22	2,6
	2,5	160	125	88		18		24	2,9
80	0,6	185	150	116	91	18	4	18	2,4
	1,6	195	160	121		18	4	24	3,7
	2,5	195	160	121		18	8	26	4,0

Габаритные и присоединительные размеры КМЧ для РСМ

D_у	Р_у, МПа	D, мм	D₁, мм	D₆, мм	d₁, мм	d, мм	n, шт	B, мм	Масса, кг
50	4	160	125	88	48	18	4	33	2,5
	6,3	175	135	88	47	22		41	4,0
	10	195	145	88	45	26		48	5,5
80	4	195	160	121	78	18	8	43	4,2
	6,3	210	170	121	77	22		48	6,1
	10	230	180	121	75	26		63	9,7

Материалы, контактирующие с рабочей средой

Параметр	Значение
Фланец	Ст20 (при t до -25, ^оС)
Фланец	по заказу 09Г2С (при t до -40, ^оС)

Материал/тип уплотнительной прокладки

Наименование	Описание
Паронит марки ПОН	Для номинальных давлений PN0,6МПа… PN10МПа включительно
СНП с уплотнительным кольцом в виде навитой спирали из V-образных слоев нержавеющей стальной ленты и наполнителя из терморасширенного графита	Для номинальных давлений PN16МП, PN25МПа

Гарантийные обязательства

Параметр	Значение
Гарантийный срок эксплуатации, месяцы	36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления

Комплект поставки

Наименование	Количество
Фланец	1
Шпильки	n (по таблицам вкладки "Габариты и размеры")
Гайки	2 х n (по таблицам вкладки "Габариты и размеры")
Шайбы	2 х n (по таблицам вкладки "Габариты и размеры")
Прокладка паронитовая ПОН ¹⁾ (для номинальных давлений до PN10МПа включительно)	1
Прокладка спирально-навитая СНП ¹⁾ (для номинальных давлений PN16МПа, PN25МПа)	1

¹⁾ Температура эксплуатации паронита ПОН по ГОСТ 481 в зависимости от рабочей среды, температура эксплуатации СНП по ГОСТ Р 52376 в зависимости от рабочей среды.

Обозначение при заказе

КМЧ-РСМ-306-DN50	-PN1,6МПа	F	1	1
1	2	3	4	5

Комплект монтажных частей:
КМЧ-РСМ-306-DN50;
КМЧ-РСМ-306-DN80.
Номинальное давление, МПа:
PN0,6МПа - 0,6
PN1,6МПа - 1,6

PN2,5МПа - 2,5

PN4 МПа - 4

PN6,3МПа - 6,3

PN10МПа - 10

PN16МПа - 16³⁾

PN25МПа - 25³⁾.
Тип уплотнительной поверхности ГОСТ 33259-2015:
F;
E.
Материал фланца
1 - сталь 12Х18Н10Т⁵⁾;
3 - сталь AISI 316⁴⁾;
9 - сталь 09Г2С ⁶⁾;
0 - сталь 20 ^6),7).
Наличие комплекта крепежных деталей:
0 - отсутствует;
1 - сборка с РСМ-306 ⁸⁾ ;
2 - сборка с кольцом промывочным КП-DN50 и РСМ-306.
