3-, 5- клапанные блоки фланцевые БКН3, БКН5

Назначение


БКН3 3-, 5- клапанные блоки фланцевые, БКН5.
Арт: БКН3
Блок клапанный БКН3 имеет исполнения, позволяющие выполнять дренаж до или после изолирующих клапанов и подключать контрольное метрологическое оборудование. Конструкция блока клапанного БКН5 позволяет подключать контрольное метрологическое оборудование без отключения датчика от рабочей среды. Блоки клапанные БКН3 и БКН5 предназначены для подключения к датчиков разности давлений Сапфир, , ТЖИУ, Метран, АИР и др. Затвор с самоцентрирующимся игольчатым золотником. Класс герметичности А по ГОСТ 95...Подробнее

В зависимости от размера заказа предоставляются скидки

Блок клапанный БКН3 имеет исполнения, позволяющие выполнять дренаж  до или после изолирующих клапанов и подключать контрольное метрологическое оборудование.

Конструкция блока клапанного БКН5 позволяет подключать контрольное метрологическое оборудование без отключения датчика от рабочей среды.

Блоки клапанные БКН3 и БКН5 предназначены для подключения к датчиков разности давлений Сапфир, , ТЖИУ, Метран, АИР и др.

  • Затвор с самоцентрирующимся игольчатым золотником.
  • Класс герметичности А по ГОСТ 9544-2015.
  • Подключение датчиков разности давлений к  посредством монтажных фланцев.

Выпускаются по техническим условиям ЭИ003-00.000 ТУ

Артикул:
БКН3
Производитель:
ИТеК ББМВ
Бренд:
ИТеК ББМВ

Конструктивные особенности блоков клапанных БКН3 и БКН5

Индекс моделиВход средыСоединение с датчикомДренаж импульсной линииПодключение контрольного/ дублирующегоприбора
Выше по потокуНиже по потокуТребуется отключение датчикаБез отключения датчика
БКН3 Ф ПР
БКН3-4-00 Ф ПР +
БКН3-4-10 Ф ПР   + К1/4
БКН3-4-11 Ф ПР   + К1/4
БКН5-7-00 Ф ПР   +   К1/4

Обозначения:

    • Ф - овальные фланцы;
    • К1/4 - внутренняя коническая резьба К1/4";
    • ПР - плоская поверхность фланца с канавками под резиновое кольцо.
  • Блок клапанный БКН3-4-00 позволяет выполнять дренаж импульсный линии до изолирующих клапанов.
  • Блоки клапанные БКН3-4-10 и БКН3-4-11 имеют отверстия с резьбой К1/4″ для подключения контрольного оборудования. Отличаются расположением дренажных отверстий в зависимости от исполнения. В отверстия ввернуты штуцеры с пробками, позволяющими выполнять дренаж импульсных линий после изолирующих клапанов.
  • Блок клапанный БКН5-7-00 снабжен двумя дополнительными клапанами «дренаж/контроль», с помощью которых можно подсоединять контрольное оборудование без отключения датчика от рабочей среды.

Основные технические характеристики

ПараметрЗначение
Рабочая среда жидкость, пар, газ (в т.ч. газообразный кислород)
Условное давление рабочей среды, МПа 40
Температурный диапазон рабочей среды, °С -60...+200
Класс герметичности А по ГОСТ 9544-2015
Масса БКН5-7-00, кг 2,6
Масса остальных блоков, кг 2,2

БКН3

БКН3

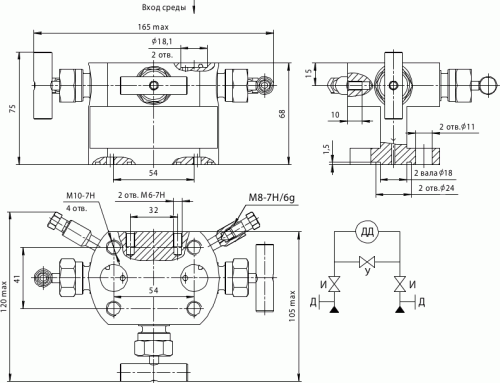

БКН3-4-00

БКН3-4-00

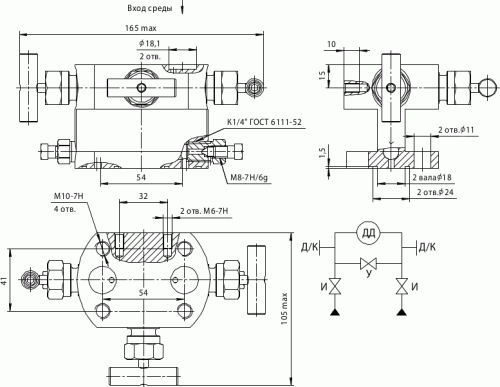

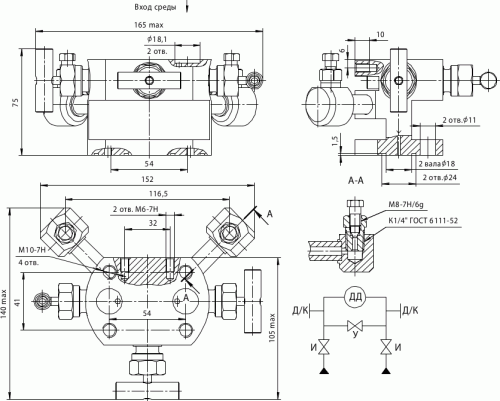

БКН3-4-10

БКН3-4-10

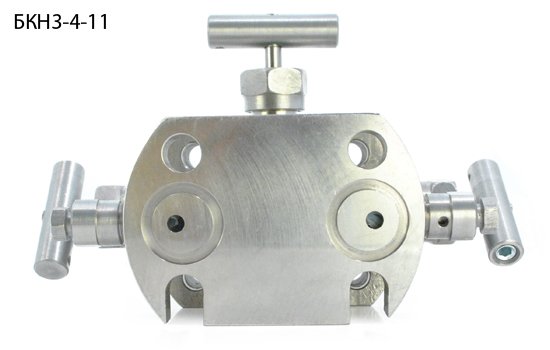

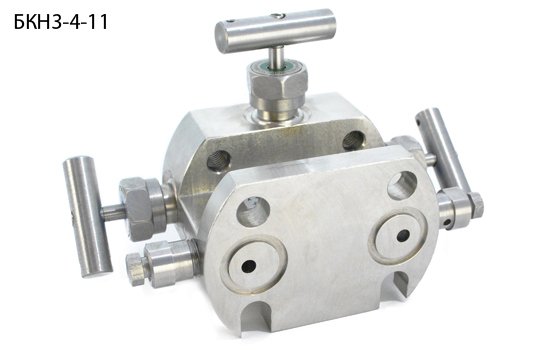

БКН3-4-11

БКН3-4-10

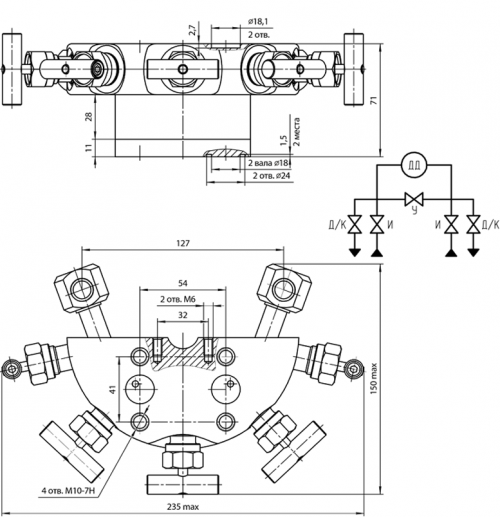

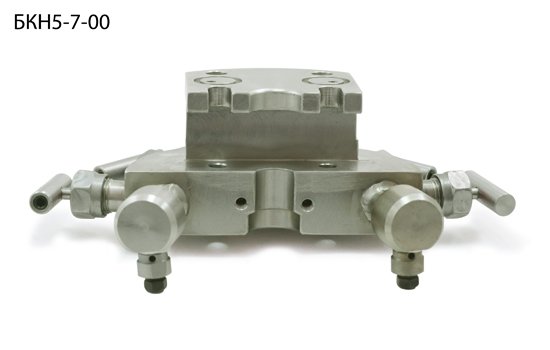

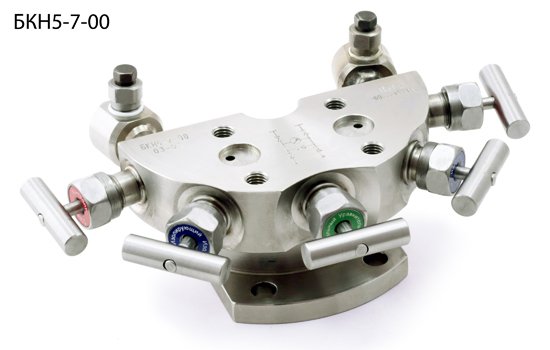

БКН5-7-00

БКН5-7-00

На гидравлических схемах:

ДД — датчик разности давлений

клапаны:

  • И — изолирующий
  • У — уравнительный
  • Д — дренажный
  • Д/К — дренаж/контроль

Материалы, контактирующие с рабочей средой

Корпусные деталиКонусный золотник клапанаСальниковое уплотнение штока
12Х18Н10Т 14Х17Н2 фторопласт Ф-4

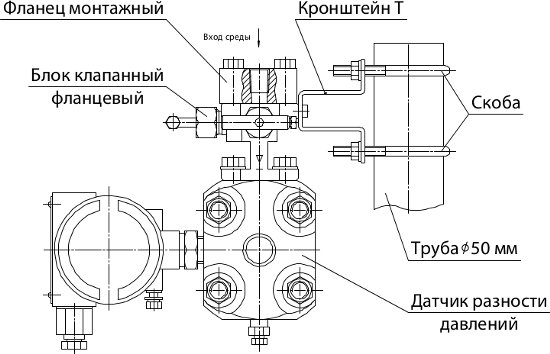

Пример монтажа клапанного блока на трубе диаметром ⌀ 50 мм

Пример монтажа клапанного блока на трубе диаметром ⌀ 50 мм

Гарантийные обязательства

ПараметрЗначение
Гарантийный срок эксплуатации, месяцы 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления

Комплект поставки

НаименованиеКоличество
Блок клапанный 1
Паспорт* 1
Кольцо уплотнительное: резиновое группа 2-2 ГОСТ 18829 или фторопластовое (коды К и Ф по заказу) 2
Шайба 10 4
Болт М10×25 4

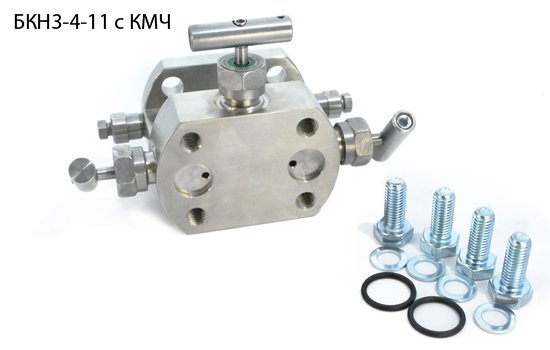

Комплект монтажных частей по заказу

* В паспорте указан QR-код с ссылкой на Руководство по эксплуатации (РЭ)

Обозначение при заказе

БКН3К
1 2
  1. Наименование.
  2. Код К — указывается для клапанных блоков, предназначенных для работы на газообразном кислороде.
    Код Ф — указывается при заказе клапанного блока с уплотнительными кольцами из фторопласта Ф-4.
