1-, 2- клапанные блоки БКН1-Н, БКН2-Н
В зависимости от размера заказа предоставляются скидки

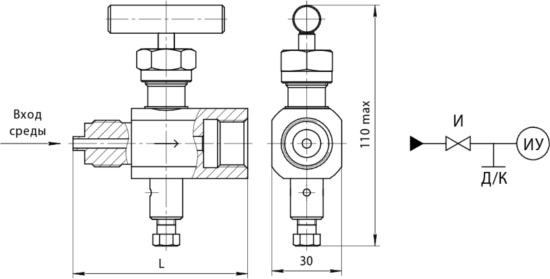

Блоки клапанные БКН1, БКН2 позволяют производить дренаж , сброс давления перед демонтажем прибора.

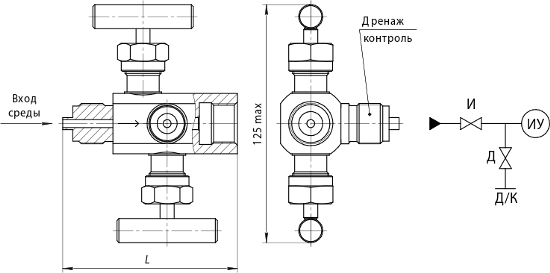

Конструкция блоков клапанных БКН2 позволяет подключать контрольное метрологическое оборудование без отключения от рабочей среды.
Блоки клапанные БКН1, БКН2 предназначены для подключения к , , , манометров.
Выпускаются по техническим условиям ЭИ003-00.000 ТУ
| Параметр | Значение |
|---|---|
| Рабочая среда | жидкость, пар, газ (в т.ч. газообразный кислород) |
| Условное давление рабочей среды, МПа | 40 |
| Температурный диапазон рабочей среды, °С | −60...+200 |
| Класс герметичности | А по ГОСТ 9544-2015 |
| Масса БКН1, кг | 0,6 |
| Масса БКН2, кг | 0,9 |
ИУ — измерительное устройство
клапаны:
| Модель | Габаритный размер L, мм | Резьбовое соединение на входе среды | Резьбовое соединение на выходе среды | Дренаж/контроль (только для БКН2) 1) |
| БКН1-00 | 70 | Наружная резьба М22×1,5 с конусом под сферический ниппель | Внутренняя резьба М20×1,5 под плоский ниппель | Наружная резьба М20×1,5 с конусом под сферический ниппель |
| БКН2-00 | 82 | |||
| БКН1-01 | 73 | Наружная резьба К1/2" | ||
| БКН2-01 | 85 | |||
| БКН1-02 | 68 | Наружная резьба К1/4" | ||
| БКН2-02 | 80 | |||
| БКН1-03 | 73 | Наружная резьба К1/2" | Внутренняя резьба М20×1,5 под плоский ниппель | |
| БКН2-03 | 85 | |||
| БКН1-04 | 68 | Наружная резьба К1/4" | ||
| БКН2-04 | 80 | |||
| БКН1-05 | 75 | Внутренняя резьба К1/2" | ||
| БКН2-05 | 87 | |||
| БКН1-06 | 68 | Внутренняя резьба К1/4" | ||
| БКН2-06 | 82 | |||
| БКН1-07 | 68 | Наружная резьба М20×1,5 с конусом под сферический ниппель | ||
| БКН2-07 | 80 | |||
| БКН1-08 | 75 | Наружная резьба М20×1,5 под плоский ниппель | ||
| БКН2-08 | 87 | |||
| БКН1-09 | 71 | Наружная резьба М20×1,5 с конусом под сферический ниппель | Наружная резьба К1/2" | |
| БКН2-09 | 83 | |||
| БКН1-10 | 92 | Наружная резьба М20×1,5 под плоский ниппель | Ниппель плоский с накидной гайкой М20×1,5 | Наружная резьба М20×1,5 под плоский ниппель |
| БКН2-10 | 99 | |||
| БКН1-11 | 80 | Наружная резьба М20×1,5 под плоский ниппель | ||
| БКН2-11 | 92 | |||
| БКН1-12 | 70 | Внутренняя резьба М20×1,5 под плоский ниппель | Внутренняя резьба М20×1,5 под плоский ниппель | |
| БКН2-12 | 82 | |||
| БКН1-13 | 80 | Наружная резьба К1/2" | Внутренняя резьба К1/2" | |
| БКН2-13 | 90 | |||
| БКН1-14 | 75 | Наружная резьба М20×1,5 под плоский ниппель | Внутренняя резьба G1/2 | |
| БКН2-14 | 87 | |||
| БКН1-15 | 82 | Наружная резьба М20×1,5 под плоский ниппель | Внутренняя резьба К1/2" | Наружная резьба М20×1,5 под плоский ниппель |
| БКН2-15 | 92 | |||
| БКН1-16 | 76 | Наружная резьба К1/2" | Наружная резьба К1/2" | |
| БКН2-16 | 88 | |||
| БКН1-17 | 78 | Внутренняя резьба 1/2NPT | Наружная резьба 1/2NPT | |
| БКН2-17 | 90 | |||
| БКН1-18 | 73 | Наружная резьба М20×1,5 под плоский ниппель | Внутренняя резьба К1/4" | |
| БКН2-18 | 87 | |||
| БКН1-19 | 90 | Наружная резьба К1/2" | Ниппель плоский с накидной гайкой М20×1,5 | |
| БКН2-19 | 97 | |||
| БКН1-20 | 92 | Внутренняя резьба К1/2" | ||
| БКН2-20 | 99 | |||
| БКН2-21 | 87 | Наружная резьба М20×1,5 под плоский ниппель | Внутренняя резьба М20×1,5 под плоский ниппель | Внутренняя резьба М20×1,5 под плоский ниппель |
| БКН1-22 | 80 | Внутренняя резьба 1/2NPT | Внутренняя резьба 1/2NPT | - |
| БКН2-22 | 92 | Внутренняя резьба 1/2NPT | ||
| БКН1-23 | 80 | Наружная резьба М20×1,5 под плоский ниппель | Внутренняя резьба 1/2NPT | - |
| БКН2-23 | 92 | Наружная резьба М20×1,5 под плоский ниппель | ||
| БКН1-24 | 70 | Внутренняя резьба G1/2 | Внутренняя резьба G1/2 | |
| БКН2-24 | 82 | |||
| БКН1-25 | 94 | Ниппель плоский с накидной гайкой М20×1,5 | Ниппель плоский с накидной гайкой М20×1,5 | |
| БКН2-25 | 106 | |||
| БКН1-26 | 75 | Внутренняя резьба М20х1,5 под плоский ниппель | Наружная резьба М20×1,5 под плоский ниппель | |
| БКН2-26 | 87 | |||
| БКН1-27 | 87 | Внутренняя резьба 1/2NPT | Ниппель плоский с накидной гайкой М20×1,5 | |
| БКН2-27 | 99 | |||
| БКН1-28 | 80 | Наружная резьба М20×1,5 с конусом под сферический ниппель | Ниппель плоский с накидной гайкой М20×1,5 | - |
| БКН2-28 | 97 | Наружная резьба 1/2NPT | Наружная резьба 1/2NPT | |
| БКН1-29 | 66 | Наружная резьба М20×1,5 с конусом под сферический ниппель | Наружная резьба М20×1,5 с конусом под сферический ниппель | Наружная резьба М20×1,5 под плоский ниппель |
| БКН2-29 | 78 | |||
| БКН1-30 | 70 | Наружная резьба G1/2 | Внутренняя резьба М20х1,5 под плоский ниппель | |
| БКН2-30 | 82 | |||
| БКН1-31 | 70 | Наружная резьба М22×1,5 с конусом под сферический ниппель | Наружная резьба М22×1,5 с конусом под сферический ниппель | - |
| БКН2-31 | 82 | Наружная резьба М22×1,5 под сферический ниппель | Наружная резьба М22×1,5 под сферический ниппель | Наружная резьба М20×1,5 под плоский ниппель |
| БКН1-32 | 80 | Наружная резьба 1/2NPT | Внутренняя резьба 1/2NPT | - |
| БКН2-32 | 90 | Наружная резьба М20х1,5 под плоский ниппель | ||
| БКН1-33 | 70 | Внутренняя резьба М20×1,5 под плоский ниппель | Внутренняя резьба G1/2 | - |
| БКН2-33 | 82 | Внутренняя резьба М20×1,5 под плоский ниппель | Внутренняя резьба G1/2 | Внутренняя резьба М20×1,5 под плоский ниппель |
| БКН1-34 | 78 | Наружная резьба М20×1,5 под плоский ниппель | Наружная резьба 1/2NPT | - |
| БКН2-34 | 90 | Наружная резьба М20×1,5 под плоский ниппель | ||
| БКН1-35 | 73 | Наружная резьба 1/2NPT | Внутренняя резьба М20х1,5 под плоский ниппель | - |
| БКН2-35 | 85 | Наружная резьба М20×1,5 под плоский ниппель | ||
| БКН1-36 | 70 | Наружная резьба G1/2 | Внутренняя резьба G1/2 | - |
| БКН2-36 | 82 | Наружная резьба М20×1,5 под плоский ниппель | ||
| БКН1-37 | 78 | Наружная резьба К1/2" | Наружная резьба М20×1,5 под плоский ниппель | - |
| БКН2-37 | 90 | Наружная резьба М20×1,5 под плоский ниппель | ||
| БКН1-38 | 76 | Наружная резьба 1/2NPT | Наружная резьба 1/2NPT | |
| БКН2-38 | 88 | Наружная резьба М20×1,5 под плоский ниппель | ||
| БКН1-39 | 80 | Внутренняя резьба К1/2" | Внутренняя резьба 1/2NPT | - |
| БКН2-39 | 92 | Внутренняя резьба 1/4NPT | ||
| БКН1-40 | 78 | Наружная резьба 1/2NPT | Наружная резьба М20×1,5 под плоский ниппель | - |
| БКН2-40 | 90 | Наружная резьба М20×1,5 под плоский ниппель | ||
| БКН2-41 | 99 | Внутренняя резьба 1/2NPT | Ниппель плоский с накидной гайкой М20×1,5 | Наружная резьба 1/2NPT |
| БКН1-42 | 90 | Наружная резьба 1/2NPT | Ниппель плоский с накидной гайкой М20×1,5 | - |
| БКН2-43 | 87 | Наружная резьба М20×1,5 под плоский ниппель | Внутренняя резьба М20х1,5 под плоский ниппель | Наружная резьба М20×1,5 под плоский ниппель |
| БКН1-44 | 87 | Наружная резьба G1/2 | Ниппель плоский с накидной гайкой М20×1,5 | - |
| БКН1-45 | 82 | Наружная резьба М20×1,5 под плоский ниппель | Внутренняя резьба М20х1,5 под плоский ниппель | - |
| БКН2-45 | 94 | Наружная резьба М20×1,5 с конусом под сферический ниппель | ||
| БКН1-46 | 75 | Наружная резьба К1/2" | Внутренняя резьба 1/2NPT | - |
| БКН2-46 | 85 | Наружная резьба К1/4" | Внутренняя резьба 1/2NPT | Наружная резьба М20×1,5 под плоский ниппель |
| БКН2-47 | 90 | Внутренняя резьба 1/2NPT | Наружная резьба 1/2NPT | Внутренняя резьба 1/4NPT |
| БКН2-48 | 85 | Наружная резьба 1/2NPT | Внутренняя резьба М20х1,5 под плоский ниппель | Внутренняя резьба М20х1,5 под плоский ниппель |
| БКН2-49 | 92 | Наружная резьба М20×1,5 под плоский ниппель | Внутренняя резьба 1/2NPT | Внутренняя резьба 1/4NPT |
| БКН1-50 | 70 | Внутренняя резьба G1/2 | Наружная резьба G1/2 | - |
| БКН2-50 | 82 | Внутренняя резьба М20х1,5 под плоский ниппель | ||
| БКН2-51 | 99 | Наружная резьба М20×1,5 под плоский ниппель | Ниппель плоский с накидной гайкой М20×1,5 | |
| БКН2-52 | 99 | Внутренняя резьба К1/2" | Ниппель плоский с накидной гайкой М20×1,5 | |
| БКН2-53 | 87 | Наружная резьба М20×1,5 под плоский ниппель | Внутренняя резьба М20х1,5 | Внутренняя резьба 1/4NPT |
| БКН2-54 | 90 | Наружная резьба М20×1,5 под плоский ниппель | Наружная резьба 1/2NPT | |
| БКН2-55 | 92 | Внутренняя резьба 1/2NPT | Внутренняя резьба 1/2NPT | |
| БКН2-56 | 99 | Внутренняя резьба К1/2" | Ниппель плоский с накидной гайкой М20×1,5 | |
| БКН2-57 | 82 | Наружная резьба G1/2 | Внутренняя резьба G1/2 | Внутренняя резьба G1/4 |
| БКН1-58 | 84 | Внутренняя резьба М20×1,5 под плоский ниппель | Ниппель плоский с накидной гайкой М20×1,5 | - |
| БКН2-58 | 94 | Внутренняя резьба 1/4NPT | ||
| БКН2-59 | 99 | Наружная резьба М20×1,5 под плоский ниппель | Ниппель плоский с накидной гайкой М20×1,5 | Ниппель плоский с накидной гайкой М20×1,5 |
| БКН2-61 | 92 | Наружная резьба 1/4NPT | Ниппель плоский с накидной гайкой М20×1,5 | Внутренняя резьба 1/4NPT |
| БКН2-62 | 90 | Внутренняя резьба К1/2" | Наружная резьба К1/2" | Наружная резьба М20×1,5 под плоский ниппель |
| БКН2-63 | 90 | Внутренняя резьба 1/2NPT | Наружная резьба 1/2NPT | Внутренняя резьба 1/2NPT |
| БКН2-64 | 99 | Наружная резьба М20×1,5 под плоский ниппель | Ниппель плоский с накидной гайкой М20×1,5 | Внутренняя резьба 1/4NPT |
| БКН2-65 | 97 | Наружная резьба 1/2NPT | Ниппель плоский с накидной гайкой М20×1,5 | Внутренняя резьба 1/4NPT |
| БКН1-66 | 73 | Внутренняя резьба М20×1,5 под плоский ниппель | Наружная резьба 1/2NPT | - |
| БКН2-67 | 90 | Наружная резьба 1/2NPT | Внутренняя резьба 1/2NPT | Внутренняя резьба 1/4NPT |
| БКН2-68 | 85 | Наружная резьба 1/2NPT | Внутренняя резьба М20×1,5 под плоский ниппель | Внутренняя резьба 1/4NPT |
| БКН2-69 | 87 | Внутренняя резьба 1/2NPT | Внутренняя резьба М20х1,5 под плоский ниппель | Внутренняя резьба 1/4NPT |
| БКН2-70 | 99 | Внутренняя резьба 1/2NPT | Ниппель плоский с накидной гайкой М20×1,5 | Внутренняя резьба 1/4NPT |
| БКН2-71 | 82 | Наружная резьба G1/4 | Внутренняя резьба М20х1,5 под плоский ниппель | Наружная резьба М20×1,5 под плоский ниппель |
| БКН2-72 | 85 | Наружная резьба М20×1,5 под плоский ниппель | Наружная резьба 1/4NPT | Внутренняя резьба 1/4NPT |
| БКН1-73 | 70 | Внутренняя резьба G1/2 | Внутренняя резьба М20х1,5 под плоский ниппель | - |
| БКН1-74 | 66 | Внутренняя резьба Rc1/4 | Внутренняя резьба Rc1/4 | - |
| БКН1-75 | 82 | Ниппель плоский с накидной гайкой М20х1,5 | - | |
| БКН1-76 | 66 | Наружная резьба R1/4 | Внутренняя резьба Rc1/4 | - |
| БКН1-77 | 80 | Внутренняя резьба Rc1/2 | Внутренняя резьба Rc1/2 | - |
| БКН2-77 | 92 | Внутренняя резьба Rc1/4 | ||
| БКН2-78 | 97 | Наружная резьба К1/2" | Ниппель плоский с накидной гайкой М20х1,5 | Внутренняя резьба М20х1,5 под плоский ниппель |
| БКН2-79 | 97 | Внутренняя резьба К1/2" | ||
| БКН2-80 | 94 | Наружная резьба G1/2 | Ниппель с накидной гайкой G 1/2 | Заглушка |
| БКН2-81 | 94 | Плоский ниппель с накидной гайкой М20x1,5 | ||
| БКН2-82 | 99 | М20x1,5 наружная под плоский ниппель | ниппель с накидной гайкой G 1/2 | Наружная резьба М20x1,5 плоский ниппель |
| БКН1-83 | 66 | Наружная резьба 1/4NPT | Внутренняя резьба 1/4NPT | - |
| БКН1-84 | 90 | Наружная резьба R1/2” | Плоский ниппель с накидной гайкой М20x1,5 | - |
| БКН2-84 | 97 | Наружная резьба М20x1,5 плоский ниппель | ||
| БКН1-85 | 84 | Внутренняя резьба G1/2 | Ниппель с накидной гайкой М20x1,5 | - |
| БКН2-85 | 94 | Наружная резьба М20x1,5 плоский ниппель | ||
| БКН2-86 | 87 | Наружная резьба М20×1,5 под плоский ниппель | Внутренняя резьба М20×1,5 под плоский ниппель | Наружная резьба 1/4NPT |
| БКН2-87 | 97 | Наружная 1/2NPT | Ниппель плоский с накидной гайкой М20x1,5 |
Внутренняя М20x1,5 под плоский ниппель |
| БКН1-88 | 80 | Внутренняя резьба К1/2" | Ниппель с накидной гайкой М20х1,5 | - |
| БКН2-89 | 85 | Наружная резьба 1/4NPT | Внутренняя резьба 1/2NPT | Наружная резьба 1/4NPT |
| БКН2-90 | 82 | Внутренняя резьба G1/4 | Внутренняя М20x1,5 под плоский ниппель | Внутренняя М20x1,5 под плоский ниппель |
| БКН1-91 | 94 | Ниппель с накидной гайкой М20х1,5 | Ниппель с накидной гайкой G 1/2 | - |
| БКН2-91 | 106 | Ниппель плоский с накидной гайкой М20x1, 5 | Ниппель с накидной гайкой G 1/2 | Наружная М20x1,5 под плоский ниппель |
| БКН2-92 | 82 | Внутренняя резьба М20x1,5 под плоский ниппель | Внутренняя резьба М20x1,5 под плоский ниппель | Внутренняя резьба 1/4NPT |
| БКН2-93 | 92 | Наружная М20x1,5 под плоский ниппель | Наружная М20x1,5 под плоский ниппель | Внутренняя резьба 1/4NPT |
| БКН2-94 | 94 | Наружная G 1/2 | Ниппель с накидной гайкой М20x1,5 | Внутренняя резьба 1/4NPT |
| БКН2-95 | 97 | Наружная резьба R1/2 | Плоский ниппель с накидной гайкой М20x1,5 | Внутренняя резьба 1/4NPT |
| БКН2-96 | 99 | Наружная резьба М20×1,5 под плоский ниппель | Плоский ниппель с накидной гайкой М20x1,5 | Наружная резьба М20×1,5 под сферический ниппель |
| БКН2-98 | 82 | Внутренняя резьба G1/2 | Внутренняя резьба G1/2 | Внутренняя резьба G1/2 |
| БКН2-99 | 82 | Наружная резьба G1/2 | Внутренняя резьба G1/2 | Внутренняя резьба G1/2 |
| БКН2-100 | 99 | Наружная резьба М20×1,5 под плоский ниппель | Плоский ниппель с накидной гайкой М20x1,5 | Наружная резьба G1/2 |
| БКН2-101 | 82 | Внутренняя резьба G1/2 | Внутренняя резьба G1/2 | Внутренняя резьба G1/4 |
| БКН2-102 | 82 | Внутренняярезьба G1/2 | М20x1,5 внутренняя под плоский ниппель | Внутренняя резьба G 1/2 |
| БКН2-103 | 85 | Наружная резьба 1/2NPT | Внутренняя резьба М20×1,5 под плоский ниппель | Внутренняя резьба 1/2NPT |
| БКН2-104 | 97 | Наружная резьба R1/2” | Плоский ниппель с накидной гайкой М20x1,5 | Внутренняя М20x1,5 под плоский ниппель |
| БКН2-105 | 88 | Наружная резьба 1/2NPT | Наружная резьба 1/2NPT | Внутренняя резьба 1/4NPT |
| БКН2-106 | 90 | Внутренняя резьба К1/2" | Наружная резьба 1/2NPT | |
| БКН2-107 | 87 | Внутренняя резьба К1/2" | Внутренняя резьба М20×1,5 под плоский ниппель | |
| БКН1-108 | 50 | Внутренняя резьба 12х1,5 под плоский ниппель | Внутренняя резьба 12х1,5 под плоский ниппель | - |
| БКН1-109 | 80 | Внутренняя резьба К1/2" | Внутренняя резьба К1/2" | - |
| БКН2-110 | 94 | Ниппель с накидной гайкой G 1/2 | Внутренняя резьба М20×1,5 под плоский ниппель | Внутренняя резьба 1/4NPT |
| БКН1-111 | 87 | Наружная резьба G1/2 под плоский ниппель | Ниппель с накидной гайкой G 1/2 | - |
| БКН2-111 | 85 | М20x1,5 внутренняя под плоский ниппель | Наружная резьба 1/2NPT | Внутренняя резьба 1/4NPT |
| БКН1-112 | 84 | Внутренняя резьба G1/2 | ниппель с накидной гайкой G 1/2 | - |
| БКН1-113 | 79 | Наружная резьба G3/4 | М20x1,5 внутренняя под плоский ниппель | - |
| БКН2-113 | 94 | Внутренняя резьба G1/2 | ниппель с накидной гайкой М20x1,5 | Внутренняя резьба G1/2 |
| БКН1-114 | 94 | Ниппель с накидной гайкой G1/2 | Ниппель с накидной гайкой М20x1,5 | - |
| БКН2-114 | 85 | Наружная резьба К1/2" | Внутренняя резьба М20x1,5 под плоский ниппель | Внутренняя резьба К1/4" |
| БКН1-115 | 66 | Наружная резьба R1/4" | Внутренняя резьба G1/4 | - |
| БКН2-115 | 88 | Внутренняя резьба G1/2 | Наружная резьба 1/4NPT | Внутренняя резьба G1/2 |
| БКН2-116 | 94 | Внутренняя резьба G1/2 | Ниппель с накидной гайкой М20x1,5 | Внутренняя резьба G1/4 |
| БКН2-117 | 87 | Наружная резьба М20x1,5 под плоский ниппель | Внутренняя резьба М20x1,5 под плоский ниппель | Внутренняя резьба К1/4" |
| БКН2-118 | 85 | Внутренняя резьба G1/2 | Наружная резьба 1/2NPT | Внутренняя резьба G1/2 |
| БКН2-119 | 82 | Внутренняя резьба G1/2 | Внутренняя резьба М20x1,5 под плоский ниппель | М20x1,5 наружная под плоский ниппель |
| БКН2-120 | 99 | Внутренняя резьба 1/2NPT | ниппель с накидной гайкой G 1/2 | 1/4-18 NPT внутренняя |
| БКН2-121 | 106 | Ниппель плоский с накидной гайкой М20x1,5 | Ниппель плоский с накидной гайкой М20x1,5 | Внутренняя резьба G1/4 |
| БКН2-122 | 94 | Ниппель плоский с накидной гайкой М20x1,5 | Внутренняя резьба G1/2 | Внутренняя резьба G1/4 |
| БКН2-123 | 82 | Внутренняя резьба G1/2 | Внутренняя резьба G1/2 | Наружная резьба G1/2"под плоский ниппель |
| БКН2-124 | 82 | Внутренняя резьба М20x1,5 под плоский ниппель | Внутренняя резьба М20x1,5 под плоский ниппель | Внутренняя резьба М20x1,5 под плоский ниппель |
| БКН2-125 | 97 | Наружная резьба 1/2NPT | Ниппель плоский с накидной гайкой М20x1,5 | Наружная резьба М20x1,5 под плоский ниппель |
| БКН2-126 | 94 | Внутренняя резьба G1/2 | Ниппель плоский с накидной гайкой М20x1,5 | Ниппель плоский с накидной гайкой М20x1,5 |
| БКН2-127 | 106 | Ниппель плоский с накидной гайкой М20x1,5 | Ниппель плоский с накидной гайкой М20x1,5 | Ниппель плоский с накидной гайкой М20x1,5 |
| БКН2-128 | 78 | Внутренняя резьба 1/4NPT | Внутренняя резьба 1/4NPT | Внутренняя резьба 1/4NPT |
| БКН2-129 | 82 | Наружная резьба М22x1,5 под плоский ниппель | Внутренняя резьба М20x1,5 под плоский ниппель | Внутренняя резьба М20x1,5 под плоский ниппель |
| БКН2-130 | 99 | Наружная резьба G1/2 под плоский ниппель | Ниппель плоский с накидной гайкой М20x1,5 | Внутренняя резьба 1/4NPT |
| БКН2-131 | 92 | Наружная резьба М20x1,5 с конусом под сферический ниппель | Ниппель плоский с накидной гайкой М20x1,5 | Наружная резьба М20x1,5 под плоский ниппель |
| БКН2-132 | 78 | Внутренняя резьба Rc1/4 | Внутренняя резьба Rc1/4 | Внутренняя резьба Rc1/4 |
| БКН2-133 | 99 | Наружная резьба G1/2 под плоский ниппель | Ниппель плоский с накидной гайкой G1/2 | Ниппель плоский с накидной гайкой М20x1,5 |
| БКН2-134 | 92 | Наружная резьба R1/4" | Ниппель с накидной гайкой G1/2 | Наружная резьба М20x1,5 под плоский ниппель |
| БКН2-135 | 90 | Внутренняя резьба 1/2NPT | Наружная резьба 1/2NPT | Наружная резьба 1/4NPT |
| БКН2-136 (специсполнение) |
102 | Наружная резьба М22x1,5 под плоский ниппель | Внутренняя резьба М20x1,5 под плоский ниппель | Внутренняя резьба М20x1,5 под плоский ниппель |
| БКН2-137 | 87 | Наружная резьба М20x1,5 под плоский ниппель | Внутренняя резьба М20x1,5 под плоский ниппель | Наружная резьба М10x1,5 под плоский ниппель |
1) Для БКН1 штуцер со штоком М8.
| Корпусные детали | Конусный золотник клапана | Сальниковое уплотнение штока |
|---|---|---|
| 12Х18Н10Т | 14Х17Н2 | Фторопласт Ф-4 ПН |
| Параметр | Значение |
|---|---|
| Гарантийный срок эксплуатации, месяцы | 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления |
| Наименование | Количество |
|---|---|
| Блок клапанный | 1 |
| Паспорт* | 1 |
| Комплект монтажных частей | по заказу |
* В паспорте указан QR-код с ссылкой на Руководство по эксплуатации (РЭ)
| БКН1-10 | К |
|---|---|
| 1 | 2 |
