Гильзы термометрические цельноточеные вварные ГТ-703, ГТ-713

Назначение


ГТ-703 Гильзы термометрические цельноточеные вварные, ГТ-713.
Арт: ГТ-703
Предназначены для установки и защиты датчиков температуры от силового и коррозионно-эрозионного воздействия рабочей среды. Для датчиков температуры с подвижным штуцером цельноточеные вварные ГТ-703; неподвижным штуцером цельноточеные вварные ГТ-713. Рабочая среда: жидкость, газ, пар. Условное давление измеряемой среды 50 МПа. Выпускаются по ТУ 4211-009-59541470-2012Подробнее

В зависимости от размера заказа предоставляются скидки

Предназначены для установки и защиты датчиков температуры от силового и коррозионно-эрозионного воздействия рабочей среды.

  • Для датчиков температуры с
    • подвижным штуцером  цельноточеные вварные ГТ-703;
    • неподвижным штуцером цельноточеные вварные ГТ-713.
  • Рабочая среда: жидкость, газ, пар.
  • Условное давление измеряемой среды 50 МПа.

Выпускаются по ТУ 4211-009-59541470-2012

Артикул:
ГТ-703
Производитель:
ИТеК ББМВ
Бренд:
ИТеК ББМВ

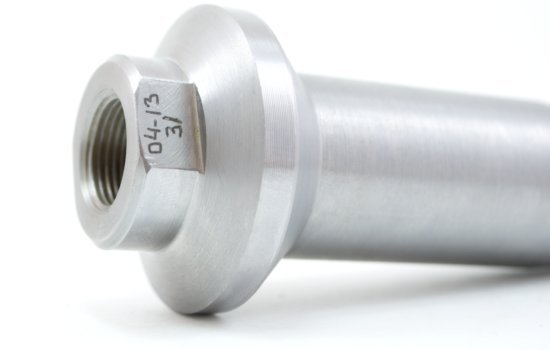

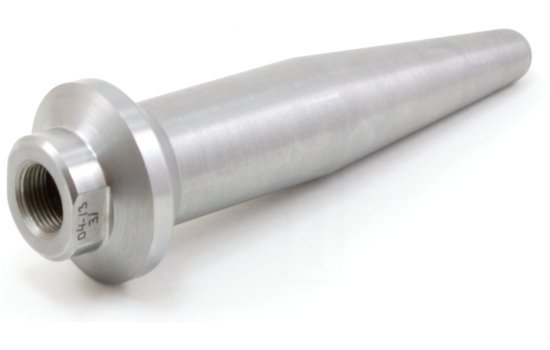

ГТ-703 для датчиков с подвижным штуцером

Рисунок 1 - ГТ-703 для датчиков с подвижным штуцером

ГТ-713 для датчиков с неподвижным штуцером

Рисунок 2 - ГТ-713 для датчиков с неподвижным штуцером

Основные технические характеристики

 Таблица 1. Номинальное и пробное давление

Серия Номинальное давление, МПа Пробное давление, МПа Материал
ГТ-703, ГТ-713 50 65 09Г2С
12Х1МФ
12Х18Н10Т

 по согласованию возможно изготовление гильз из других материалов.



Таблица 2. Длина монтажной части датчика температуры

Длина монтажной части L, мм 100, 120, 160, 200, 250, 300, 320, 400, 500
  X (по заказу в диапазоне  100- 500 мм)



Таблица 3. Соответсвие старых и новых моделей
Обозначение старое Обозначение новое Длина гильзы
ГТ-703-12Х1МФ-120 ГТ-703-12Х1МФ-120-10,5(8,5) L=120
ГТ-703-12Х1МФ-160 ГТ-703-12Х1МФ-160-10,5(8,5) L=160
ГТ-703-12Х1МФ-200 ГТ-703-12Х1МФ-200-10,5(8,5) L=200
ГТ-703-09Г2С-120 ГТ-703-09Г2С-120-10,5(8,5) L=120
ГТ-703-09Г2С-160 ГТ-703-09Г2С-160-10,5(8,5) L=160
ГТ-703-09Г2С-200 ГТ-703-09Г2С-200-10,5(8,5) L=200



Материалы, контактирующие с рабочей средой

Таблицы 4. Материалы, контактирующие с рабочей средой

Материал гильзы

Н10

Сталь 12Х18Н10Т

12Х1МФ

Сталь 12Х1МФ

09Г2С

Сталь 109Г2С

Х*

Спец. исполнение

* По согласованию возможно изготовление из других материалов



Гарантийные обязательства

ПараметрЗначение
Гарантийный срок эксплуатации, месяцы 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления

Комплект поставки

НаименованиеКоличество
Гильза термометрическая 1 шт.
Паспорт* 1 экз.
Расчет на прочность (копия) экз. на партию по запросу
Обоснование безопасности (копия) 1 экз. на партию по запросу

* В паспорте указан QR-код со ссылкой на Руководство по эксплуатации (РЭ)

Обозначение при заказе

ГТ-703 12ХМФ20010,5(8,5)
1 2 3 4 5
  1. Наименование:
    • ГТ-703 с подвижным штуцером
    • ГТ-713 с неподвижным штуцером
  2. Размер внутренней резьбы гильзы:
    • М20х1,5 – не указывается, по умолчанию
    • Х- по согласованию возможно изготовление другой стандартной резьбы.
  3. Материал гильзы (таблица 4).
  4. Длина монтажной части, Lм,  мм (таблица 2)
  5. Внутренний диаметр гильзы, мм. При ступенчатом внутреннем диаметре гильзы меньший диаметр указывается в скобках:
    • 10,5
    • 10,5(8,5)
    • 8,5
    • 10,5(3,5).
