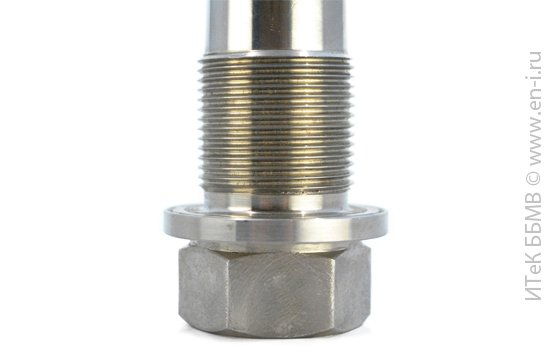

Гильзы термометрические резьбовые цельноточеные ГТ-702, ГТ-712

Назначение

ГТ-702 Гильзы термометрические резьбовые цельноточеные, ГТ-712.

Арт: ГТ-702

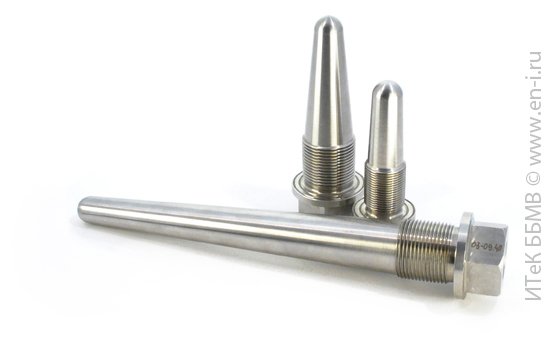

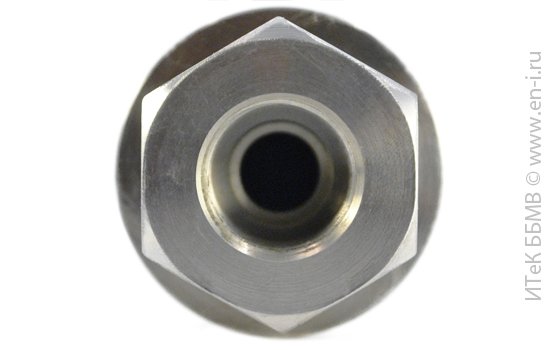

Предназначены для установки и защиты датчиков температуры от силового и коррозионно-эрозионного воздействия рабочей среды. Конструктивное исполнение — цельноточеное. Для датчиков температуры с подвижным штуцером ГТ-702; неподвижным штуцером ГТ-712. Исполнения: -со ступенчатым внутренним диаметром -с постоянным внутренним диаметром Рабочая среда: жидкость, газ, пар. Условное давление измеряемой среды 50 МПа. Выпускаются по ТУ 4211-009-59541470-2012Подробнее

В зависимости от размера заказа предоставляются скидки

Предназначены для установки и защиты датчиков температуры от силового и коррозионно-эрозионного воздействия рабочей среды.

Конструктивное исполнение — цельноточеное.
Для датчиков температуры с
- подвижным штуцером ГТ-702;
- неподвижным штуцером ГТ-712.
Исполнения:
- -со ступенчатым внутренним диаметром
- -с постоянным внутренним диаметром
Рабочая среда: жидкость, газ, пар.
Условное давление измеряемой среды 50 МПа.

Выпускаются по ТУ 4211-009-59541470-2012

Артикул:

ГТ-702

Производитель:

ИТеК ББМВ

Бренд:

ИТеК ББМВ

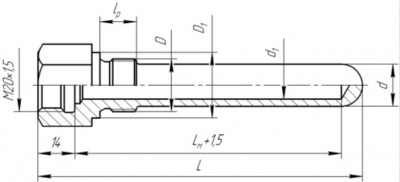

Рисунок 1 - ГТ-702 цилиндрическая для датчиков с подвижным штуцером

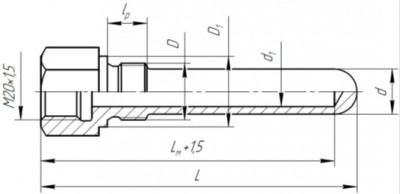

Рисунок 2 - ГТ-712 цилиндрическая для датчиков с неподвижным штуцером

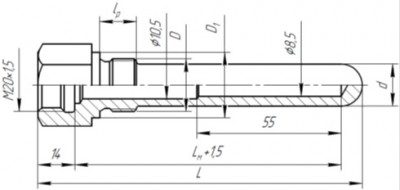

Рисунок 3 - ГТ-702 цилиндрическая для датчиков с подвижным штуцером со ступенчатым внутренним диаметром

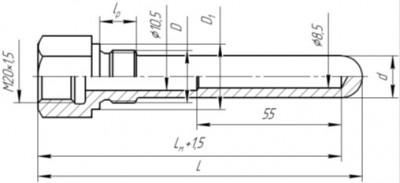

Рисунок 4 - ГТ-712 цилиндрическая для датчиков с неподвижным штуцером со ступенчатым внутренним диаметром

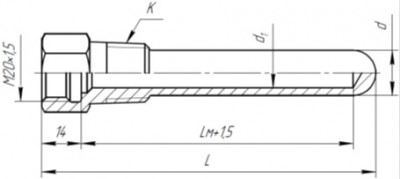

Рисунок 5 - ГТ-702 цилиндрическая с конической резьбой для датчиков с подвижным штуцером

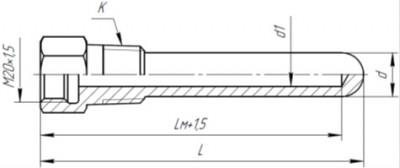

Рисунок 6 - ГТ-712 цилиндрическая с конической резьбой для датчиков с неподвижным штуцером

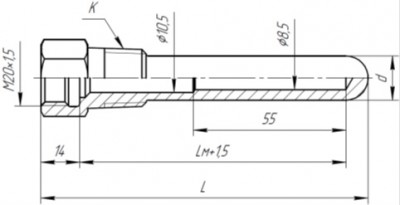

Рисунок 7 - ГТ-702 цилиндрическая с конической резьбой для датчиков с подвижным штуцером со ступенчатым внутренним диаметром

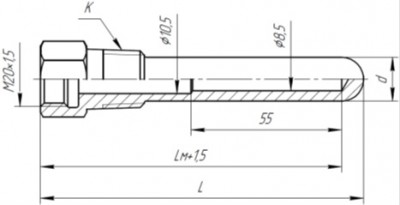

Рисунок 8 - ГТ-712 цилиндрическая с конической резьбой для датчиков с неподвижным штуцером со ступенчатым внутренним диаметром

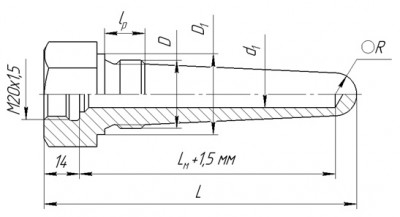

Рисунок 9 - ГТ-702 коническая для датчиков с подвижным штуцером

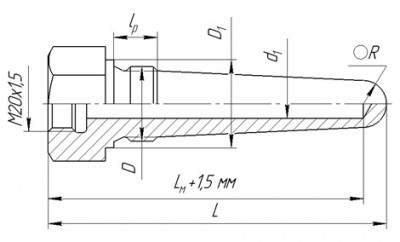

Рисунок 10 - ГТ-712 коническая для датчиков с неподвижным штуцером

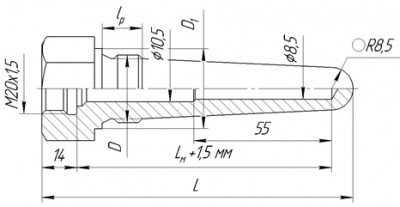

Рисунок 11 - ГТ-702 коническая для датчиков с подвижным штуцером со ступенчатым внутренним диаметром

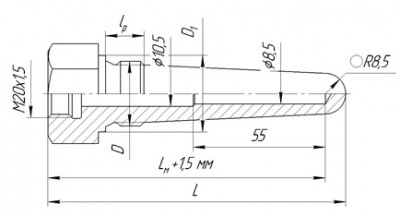

Рисунок 12 - ГТ-712 коническая для датчиков с неподвижным штуцером со ступенчатым внутренним диаметром

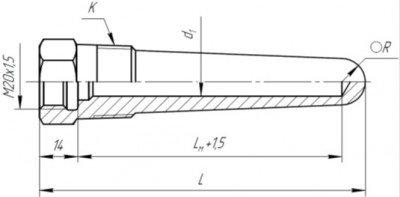

Рисунок 13 - ГТ-702 коническая с конической резьбой для датчиков с подвижным штуцером

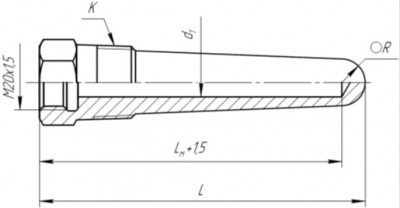

Рисунок 14 - ГТ-712 коническая с конической резьбой для ДТ с неподвижным штуцером

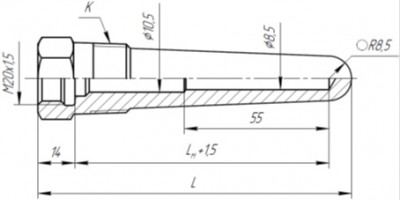

Рисунок 15 - ГТ-702 коническая с конической резьбой для датчиков с подвижным штуцером со ступенчатым внутренним диаметром

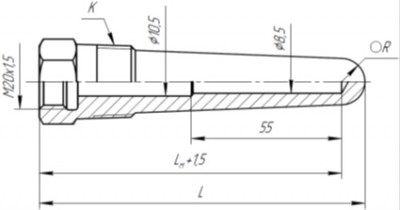

Рисунок 16 - ГТ-712 коническая с конической резьбой для датчиков с неподвижным штуцером со ступенчатым внутренним диаметром

Основные технические характеристики

Таблица 1. Исполнение уплотнительных поверхностей
Присоединительная резьба	Исполнение А		Исполнение Б (по ГОСТ 22526)		С конической резьбой, К
	Рисунок 2		Рисунок 3		Рисунок 4
D	D1, мм	lр, мм	D1, мм	lр, мм	K	lр min, мм
М20×1,5	Ø36	32	Ø25	14	1/2	21
G1/2	Ø36		Ø26	14	3/4	21,5
М24×1,5	Ø38		-		1	26,5
G3/4		32	Ø32	16	-
M27×2		32	Ø32	16
G1	Ø48	32	Ø39	18
M33×2	Ø48	32	Ø39	18

Примечание:

1. Для конических гильз присоединительная резьба М24×1,5; М27×2, М33×2, G3/4, G1, К 3/4, К1.

2. По согласованию возможно изготовление другой стандартной резьбы.

Таблица 2. Номинальное и пробное давление
Серия	Номинальное давление, МПа	Пробное давление, МПа	Примечание
ГТ-702, 712	25	34	Для цилиндрических гильз (рис.1-8)
ГТ-702, 712	50	65	Для конических гильз с присоединительной резьбой М24×1,5; М27×2, М33×2, G3/4, G1,К 3/4, К1 (рис.9-16)

Таблица 3. Длина монтажной части датчика температуры
Длина монтажной части L, мм	60*, 80, 100, 120, 160, 200, 250, 300, 320, 400, 500, 600, 630
	X (по согласованию возможна другая длина)

*Только для исполнений гильз с постоянным внутренним диаметром

Серия ГТ-702 цельноточеные цилиндрические (для датчиков с подвижным штуцером), PN25 МПа
ГТ-702-М20х1,5-М20х1,5-12Х18Н10Т-L*	ГТ-702-М20х1,5-М20х1,5-Н10-L*-17/10,5(8,5)	L*=80,100,120,160,200,250,320,400, 500,630 мм
ГТ-702-М20х1,5-М20х1,5-10Х17Н13М2Т -L*	ГТ-702-М20х1,5-М20х1,5-Н13-L*-17/10,5(8,5)	L*=80,100,120,160,200,250,320,400, 500,630 мм
Серия ГТ-702 цельноточеные конические (для датчиков с подвижным штуцером), PN50 МПа
ГТ-702-М24х1,5-М20х1,5-12Х18Н10Т-L*	ГТ-702-М24х1,5-М20х1,5-Н10-L*- R8,5/10,5(8,5)	L*=80,100,120,160,200,250,320,400, 500,630 мм
ГТ-702-М24х1,5-М20х1,5-10Х17Н13М2Т -L*	ГТ-702-М24х1,5-М20х1,5-Н13-L*- R8,5/10,5(8,5)
ГТ-702-М27х2-М20х1,5-12Х18Н10Т-L*	ГТ-702-М27х2-М20х1,5-Н10-L*- R8,5/10,5(8,5)
ГТ-702-М27х2-М20х1,5-10Х17Н13М2Т -L*	ГТ-702-М27х2-М20х1,5-Н13-L*-R8,5/10,5(8,5)
ГТ-702-М33х2-М20х1,5-12Х18Н10Т-L*	ГТ-702-М33х2-М20х1,5-Н10-L*- R8,5/10,5(8,5)	L*=80,100,120,160,200,250,300,315, 320,400,500,630 мм
ГТ-702-М33х2-М20х1,5-10Х17Н13М2Т -L*	ГТ-702-М33х2-М20х1,5-Н13-L*- R8,5/10,5(8,5)	L*=80,100,120,160,200,250,300,315, 320,400,500,630 мм
ГТ-702-G3/4-М20х1,5-12Х18Н10Т-L*	ГТ-702-G3/4-М20х1,5-Н10-L*- R8,5/10,5(8,5)	L*=80,100,120,160,200,250,320,400,500,630 мм
ГТ-702-G3/4-М20х1,5-10Х17Н13М2Т-L*	ГТ-702-G3/4-М20х1,5-Н13-L*- R8,5/10,5(8,5)
ГТ-702-G3/4-G1/2-12Х18Н10Т-L*	ГТ-702-G3/4-G1/2-Н10-L*- R8,5/10,5(8,5)
ГТ-702-G3/4-G1/2-10Х17Н13М2Т-L*	ГТ-702-G3/4-G1/2-Н13-L*- R8,5/10,5(8,5)
Серия ГТ-712 цельноточеные цилиндрические (для датчиков с неподвижным штуцером), PN50 МПа
ГТ-712-М20х1,5-М20х1,5-12Х18Н10Т-L*	ГТ-712-М20х1,5-М20х1,5-Н10-L*-17/10,5(8,5)	L*=80,100,120,160,200,250,320,400, 500,630 мм
ГТ-712-М20х1,5-М20х1,5-10Х17Н13М2Т -L*	ГТ-712-М20х1,5-М20х1,5-Н13-L*-17/10,5(8,5)	L*=80,100,120,160,200,250,320,400, 500,630 мм
Серия ГТ-712 цельноточеные конические (для датчиков с неподвижным штуцером), PN50 МПа
ГТ-712-М33х2-М20х1,5-12Х18Н10Т-L*	ГТ-712-М33х2-М20х1,5-Н10-L*- R8,5/8,5	L*=60,80,100,120,160,200,250,320,400,500,630 мм
ГТ-712-М33х2-М20х1,5-10Х17Н13М2Т -L*	ГТ-712-М33х2-М20х1,5-Н13-L*-R8,5/8,5	L*=60,80,100,120,160,200,250,320,400,500,630 мм
ГТ-712-М33х2-1/2"NPT-12Х18Н10Т-L*	ГТ-712-М33х2-1/2"NPT -Н10-L*- R8,5/8,5	L*=60,80,100,120,160,200,250,320,400,500,630 мм

Материалы, контактирующие с рабочей средой

Таблица 4. Материалы, контактирующие с рабочей средой.
Материал гильзы	Н10	Сталь 12Х18Н10Т
	Н13	Сталь 10Х17Н13М2Т
	Х*	Спец. исполнение

* По согласованию возможно изготовление из других материалов

Гарантийные обязательства

Параметр	Значение
Гарантийный срок эксплуатации, месяцы	36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления

Комплект поставки

Наименование	Количество
Гильза термометрическая	1 шт.
Паспорт^*	1 экз.
Расчет на прочность (копия)	1 экз. на партию по запросу
Ообоснование безопасности (копия)	1 экз. на партию по запросу

^* В паспорте указан QR-код со ссылкой на Руководство по эксплуатации (РЭ)

Обозначение при заказе

ГТ-702	М33×2	М20×1,5	Н10	320	17/10,5	Б	ФПП/Defender/300/0,3
1	2	3	4	5	6	7	8

Наименование:
ГТ-702 для датчиков с подвижным штуцером
ГТ-712 для датчиков с неподвижным штуцером
Присоединительная резьба гильзы, D или К (таблица 1)
Внутренняя резьбы гильзы
М20×1,5
Х – по согласованию возможно изготовление с другой резьбой
Материал гильзы (таблица 4).
Длина монтажной части, Lм, мм (таблица 3)
Наружный диаметр погружаемой части гильзы, d, мм / внутренний диаметр гильзы, d1, мм.
Для конических гильз вместо наружного диаметра указывается радиус сферы погружаемого конца гильзы.
Для исполнений гильз со ступенчатым внутренним диаметром - меньший диаметр указывается в скобках.
Пример:
- R9/10,5
- R8,5/10,5(8,5)
- R8,5/8,5
- 16/8,5
- 16/10,5
- 16/10,5(8,5)
- 17/8,5
- 17/10,5
- 17/10,5(8,5)
Исполнение уплотнительной поверхности для метрической и трубной цилиндрической резьбы (таблица 1)
А – Исполнение А;
Б – Исполнение Б.
Фторполимерное покрытие:
“–” – без покрытия;
ФПП/вид ФПП/Lп/t – фторполимерное покрытие наружной погружаемой части гильзы/ вид ФПП – Proton или Defender/ длина покрытия Lп, мм/ толщина покрытия t, мм. Длина Lп указывается от дна гильзы.
