Трубчатый струевыпрямитель по ГОСТ 8.586.1-5-2005

Назначение


ОСТ Трубчатый струевыпрямитель по Г 8.586.1-5-2005.
Арт: ОСТ
Используется для стабилизации потока измеряемой среды перед сужающим устройством посредством устранения или уменьшения вихрей потока, создаваемых местными сопротивлениями. Представляет собой связку из 19 трубок, расположенных параллельно оси трубопровода и заполняющих все его сечение. Изготавливается в трех исполнениях. Присоединительные размеры фланцев струевыпрямителей 1 и 3 исполнений соответствуют ГОСТ 33259, тип 01 (РN до 2,5 МПа), тип 11 (РN свыше 2,5 МПа до 25 МПа). Для монтажа на труб...Подробнее

В зависимости от размера заказа предоставляются скидки

Используется для стабилизации потока измеряемой среды перед сужающим устройством посредством устранения или уменьшения вихрей потока, создаваемых местными сопротивлениями.

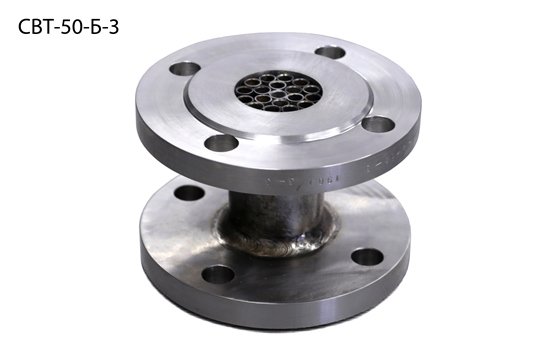

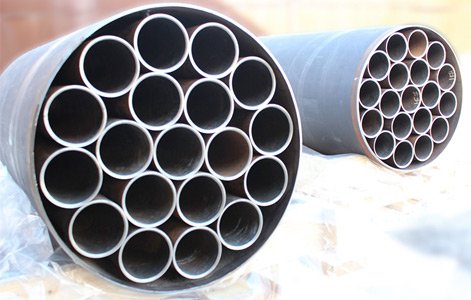

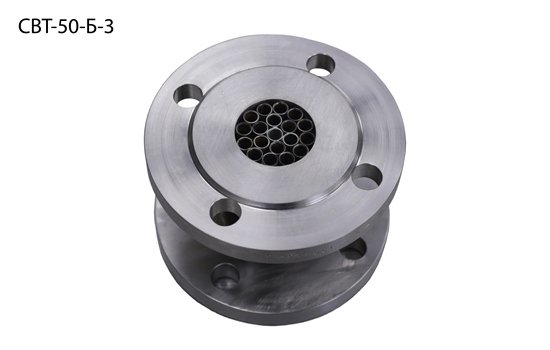

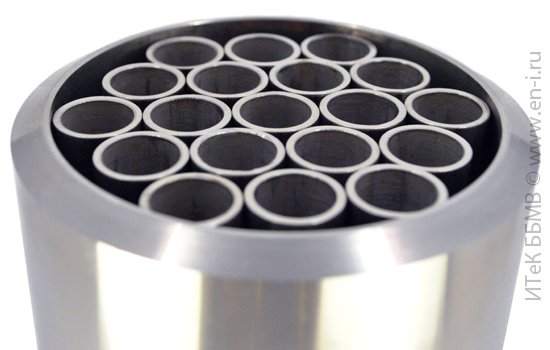

  • Представляет собой связку из 19 трубок, расположенных параллельно оси трубопровода и заполняющих все его сечение.
  • Изготавливается в трех исполнениях. Присоединительные размеры фланцев струевыпрямителей 1 и 3 исполнений соответствуют ГОСТ 33259, тип 01 (РN до 2,5 МПа), тип 11 (РN свыше 2,5 МПа до 25 МПа).
  • Для монтажа на трубопроводе струевыпрямитель может поставляться совместно с комплектом ответных фланцев.
Артикул:
ОСТ
Производитель:
ИТеК ББМВ
Бренд:
ИТеК ББМВ

Трубчатый струевыпрямитель - исполнение 1

Трубчатый струевыпрямитель - исполнение 1



Трубчатый струевыпрямитель - исполнение 2

Трубчатый струевыпрямитель - исполнение 2

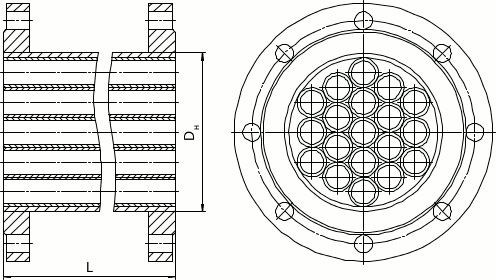

Трубчатый струевыпрямитель - исполнение 3

Трубчатый струевыпрямитель - исполнение 3

Основные технические характеристики

Условное давление PN, МПаУсловный проход Dу, ммМонтажная длина L, ммНаружный диаметр трубопровода Dн, ммОбозначение струевыпрямителя при условном давлении РN
0,6; 1,0; 1,6; 2,5; 4,0; 6,3: 10*; 16**; 20***; 25***; 40*** 50 110 57 СВТ РN 50
65 140 76 СВТ РN −65
80 170 89 СВТ РN −80
100 210 108 СВТ РN −100
125 260 133 СВТ РN −125
150 310 159 СВТ РN −150
200 430 219 СВТ РN −200
250 540 273 СВТ РN −250
300 650 325 СВТ РN −300
350 740 377 СВТ РN −350
400 850 426 СВТ РN −400
450 950 480 СВТ РN −450
500 1050 530 СВТ РN −500
600 1250 630 СВТ РN −600
700 1450 720 СВТ РN −700
800 1650 820 СВТ РN −800
900 1850 920 СВТ РN −900
1000 2050 1020 СВТ РN −1000

* Только для измерительных трубопроводов до DN 450 мм.

** Только для измерительных трубопроводов до DN 400 мм.

*** Только для измерительных трубопроводов до DN 250 мм.

Материалы, контактирующие с рабочей средой

МатериалКод материалов в условном обозначении струевыпрямителя
СтруевыпрямительУплотнение
Сталь 12Х18Н10Т ГОСТ 5632 Паронит ГОСТ 481 Б
Сталь 20 ГОСТ 1050 А
Сталь 09Г2С ГОСТ 19281 09Г2С

Гарантийные обязательства

ПараметрЗначение
Гарантийный срок эксплуатации, месяцы 12 со дня ввода в эксплуатацию, но не более 18 со дня изготовления

Комплект поставки

НаименованиеКоличество
Струевыпрямитель 1
Паронитовая прокладка**

1 - для исп. 1
2 - для исп. 3

Паспорт предприятия изготовителя* 1
Фланец**

1 - для исп. 1
2 - для исп. 3

Комплект крепежных изделий (шпильки, гайки, шайбы)* 1
Паспорт предприятия изготовителя** 1
Расчет на прочность 1***
Копия обоснования безопасности 1***

* В паспорте указан QR-код с ссылкой на Руководство по эксплуатации (РЭ)

** При поставке совместно с комплектом ответных фланцев (код «КФ»)

*** На партию изделий (по запросу).

Обозначение при заказе

СтруевыпрямительСВТ 2,5-100А1108×4КФ
1 2 3 4 5 6
  1. Наименование.
  2. Обозначение.
  3. Код материалов, контактирующих с рабочей средой.
  4. Исполнение.
  5. Наружный диаметр трубопровода × толщина стенки, мм.
  6. Для поставки совместно с комплектом ответных фланцев указать код «КФ».
