Дисковое устройство подготовки потока «Zanker» ГОСТ 8.586.1-5-2005

Назначение


ОСТ Дисковое устройство подготовки потока «Zanker» Г 8.586.1-5-2005.
Арт: ОСТ

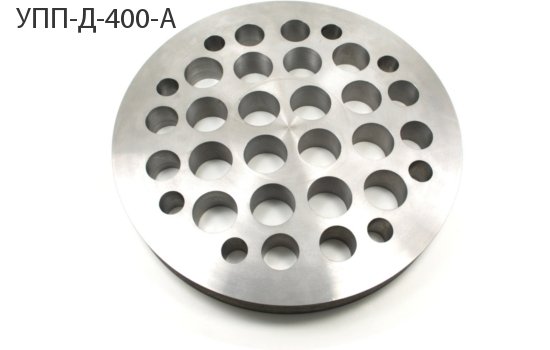

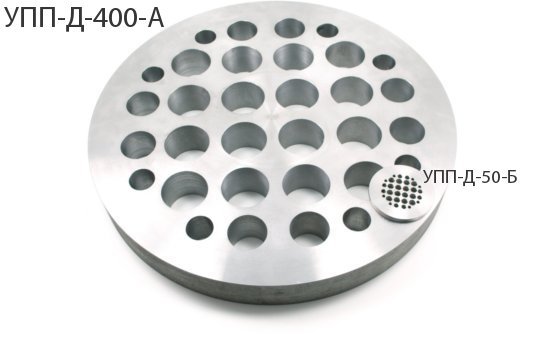

Используется для стабилизации потока измеряемой среды перед сужающим устройством посредством устранения или уменьшения вихрей потока, создаваемых местными сопротивлениями. Представляет собой диск с 32 просверленными отверстиями, расположенными по симметричной круговой схеме. Для монтажа на трубопроводе может поставляться совместно с комплектом монтажных фланцев. Фланцы выполняются по ГОСТ 33259, тип 01 (РN до 2,5 МПа), тип 11 (РN свыше 2,5 МПа до 25 МПа).Подробнее

В зависимости от размера заказа предоставляются скидки

Используется для стабилизации потока измеряемой среды перед сужающим устройством посредством устранения или уменьшения вихрей потока, создаваемых местными сопротивлениями.

  • Представляет собой диск с 32 просверленными отверстиями, расположенными по симметричной круговой схеме.
  • Для монтажа на трубопроводе может поставляться совместно с комплектом монтажных фланцев. Фланцы выполняются по ГОСТ 33259, тип 01 (РN до 2,5 МПа), тип 11 (РN свыше 2,5 МПа до 25 МПа).
Артикул:
ОСТ
Производитель:
ИТеК ББМВ
Бренд:
ИТеК ББМВ

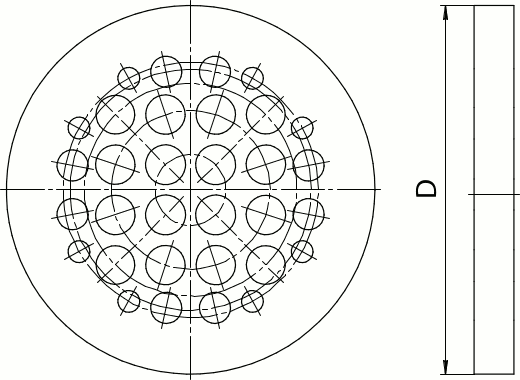

Устройство подготовки потока

Устройство подготовки потока

Основные технические характеристики

Условный проход
Dy, мм
D, ммОбозначение устройства подготовки потока
50 88 УПП-Д-50
65 110 УПП-Д-65
80 121 УПП-Д-80
100 150 УПП-Д-100
125 176 УПП-Д-125
150 204 УПП-Д-150
200 260 УПП-Д-200
250 313 УПП-Д-250
300 364 УПП-Д-300
350 422 УПП-Д-350
400 474 УПП-Д-400
450 524 УПП-Д-450
500 575 УПП-Д-500
600 677 УПП-Д-600
700 777 УПП-Д-700
800 877 УПП-Д-800
900 980 УПП-Д-900
1000 1080 УПП-Д-1000

Материалы, контактирующие с рабочей средой

Материал устройства подготовки потокаКод материалов в условном обозначении устройства подготовки потока
Сталь 12Х18Н10Т ГОСТ 5632 Б
Сталь 20 ГОСТ 1050 А
Сталь 09Г2С ГОСТ 19281 09Г2С

Гарантийные обязательства

ПараметрЗначение
Гарантийный срок эксплуатации, месяцы 18 со дня ввода в эксплуатацию, но не более 24 со дня изготовления

Комплект поставки

НаименованиеКоличество
Устройство подготовки потока 1
Паспорт ** 1
Фланец* 2
Паронитовая прокладка* 2
Комплект крепежных изделий (шпильки, гайки, шайбы)* 1
Паспорт предприятия изготовителя* 1

* при поставке совместно с комплектом монтажных фланцев (код «КФ»)

** В паспорте указан QR-код с ссылкой на Руководство по эксплуатации (РЭ)

Обозначение при заказе

Устройство подготовки потокаУПП-Д-100А108×4КФ
1 2 3 4 5
  1. Наименование.
  2. Обозначение.
  3. Код материалов, контактирующих с рабочей средой.
  4. Наружный диаметр трубопровода × толщина стенки, мм;
  5. Для поставки совместно с комплектом ответных фланцев указать код «КФ».
