ОС100 Отвод сифонный

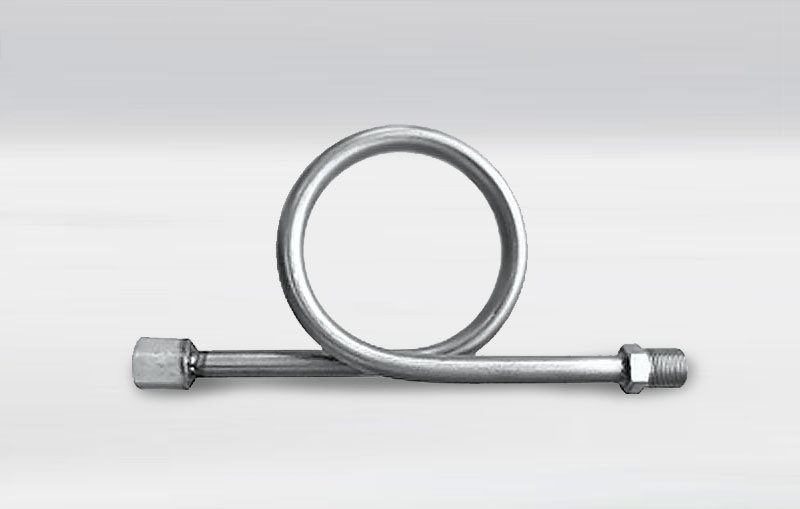

Отвод сифонный ОС100 ИТеК ББМВ ОС100 по лучшей цене с доставкой - интернет-магазин Прогрессивные решения

Отвод сифонный ОС100

Назначение

ОС100 Отвод сифонный.

Арт: ОС100

Сифонные отводы используются для охлаждения измеряемой среды, которая поступает в рабочие полости приборов для измерения давления, а также для подключения их к трубопроводам с рабочей средой. ТУ 4212-012-59541470-2015

В зависимости от размера заказа предоставляются скидки

ТУ 4212-012-59541470-2015

Артикул:

ОС100

Производитель:

ИТеК ББМВ

Бренд:

ИТеК ББМВ

Рабочая среда: жидкость, пар, газ.

Температура рабочей среды:

на входе – не выше 200 °С;
на выходе – не выше 55 °С.

Номинальное давление – 40 МПа;

Типоразмер трубки отвода (наружный диаметр × толщина стенки, мм) – Ø14х2;

Материал – 12Х18Н10Т ГОСТ 5632-2014;

Масса отвода сифонного ОС100 не более – 0,6 кг.

Табл. 1
Подключение	Код резьбового соединения	Примечание
Присоединение к прибору, D	M20, G1/2, K1/2, 1/2NPT, П	-
Присоединение к процессу, D1	M20f, G1/2f, K1/2f, 1/2NPTf, М22Сf	-

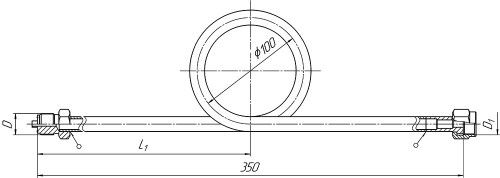

L1, мм, (см.рис.1)	182,5; 180; 177,5; 181,5; 184	В зависимости от соединений
Типоразмер трубки отвода, мм	Ø14х2	Наружный диаметр х толщина стенки, мм

Гарантийные обязательства

Параметр	Значение
Гарантийный срок эксплуатации, месяцы	36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления

Комплект поставки

Наименование изделия или документа	Количество	Ед. изм.
Отвод сифонный	1	шт.
Прокладка медная	1	шт. ¹⁾
Паспорт	1	экз. на партию ²⁾
¹⁾ – в зависимости от заказа ²⁾ – допускается оформлять один паспорт на партию отводов сифонных одной модели

Обозначение при заказе

Отвод сифонный ОС100	1	G1/2	М20f
1	2	3	4

Наименование отвода сифонного;
Исполнение;
Соединение 1 – D. (см.Вкладка 2. Габариты и размеры):
- M20:
- G1/2
- K1/2;
- 1/2NPT;
- П(1)
Соединение 2 – D1. (см.Вкладка 2. Габариты и размеры):
- M20f:
- G1/2f;
- K1/2f;
- 1/2NPTf;
- М22Сf(2)
