Конденсационные сосуды СК
Конденсационные сосуды СК
Назначение
Конденсационные сосуды СК .
Арт: Конденсационные сосуды СК
Предназначены для поддержания постоянства и равенства уровней конденсата в соединительных линиях, передающих перепад давления от к , при измерении расхода пара. В зависимости от размера заказа предоставляются скидки
Артикул: Конденсационные сосуды СК
Производитель: ИТеК ББМВ
Бренд: ИТеК ББМВ
Основные технические характеристики
| Условное обозначение | Условное давление, МПа | Исполнение | Материал | Масса, кг, не более |
|---|---|---|---|---|
| СК-4-1-А | 4 | 1 | Сталь 20 | 3,4 |
| СК-4-1-Б | Сталь 12Х18Н10Т | |||

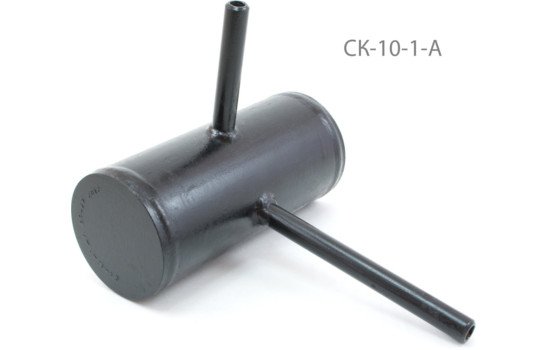

| СК-10-1-А | 10 | Сталь 20 | 4,0 | |
| СК-10-1-Б | Сталь 12Х18Н10Т | |||
| СК-25-А | 25 | - | Сталь 20 | 2,0 |
| СК-25-Б | Сталь 12Х18Н10Т | |||
| СК-40-А | 40 | Сталь 20 | 2,3 | |
| СК-40-Б | Сталь 12Х18Н10Т |
Допускаемое рабочее давление для сосудов (СУ, СР, СК) в зависимости от температуры рабочей среды (ГОСТ356-80),°C
| Температура рабочей среды, ºС | Допускаемое рабочее давление, МПа | |||||
|---|---|---|---|---|---|---|
| Сталь 20 | Сталь 12Х18Н10Т | |||||
| 20* | 4 | 6,3 | 10 | 25 | 40 | |
| 200 | 200 | 4 | 6,3 | 10 | 25 | 40 |
| 250 | 325 | 3,5 | 5,4 | 9 | 23 | 35 |
| 300 | 400 | 3 | 4,8 | 7,5 | 19 | 30 |
| 350 | 480 | 2,6 | 4 | 6,6 | 17 | 26 |
* — при температуре 20 ºС допускаемое рабочее давление равно условному.
СК-4, СК-10

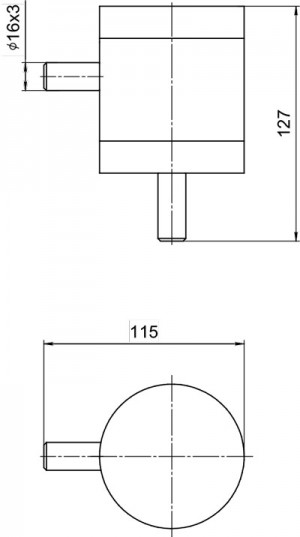

СК-25, СК-40
Материалы, контактирующие с рабочей средой
| Материал корпусных деталей | Код материалов в условном обозначении сосуда |
|---|---|
| Сталь 20 ГОСТ 1050 | А |
| Сталь 12Х18Н10Т ГОСТ 5632 | Б |
Гарантийные обязательства
| Параметр | Значение |
|---|---|
| Гарантийный срок эксплуатации, месяцы | 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления |
Комплект поставки
| Наименование | Количество |
|---|---|
| Сосуд | 1 шт. |
| Паспорт предприятия изготовителя* | 1 экз |
* В паспорте указан QR-код с ссылкой на Руководство по эксплуатации (РЭ)
Обозначение при заказе

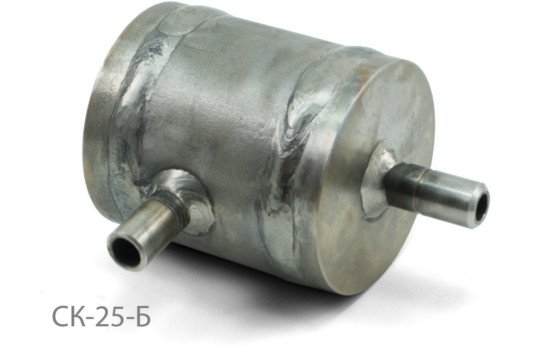

| Сосуд конденсационный | СК-25-Б |
|---|---|
| 1 | 2 |
- Наименование.
- Условное обозначение (по таблице "Основные технические характеристики").
